POSTAL 2 مبرمجة فلاشات وايبرومات جميع الأجهزة 8و16

POSTAL 2 SPI FLAS MSTAR 12C LPT 74HC244  74LS05


صناعة مبرمجة فلاشات 8و16 طرف لمعظم الشاشات
 والرسيفر واجهزه الانترنت واجهزه dvr

مبرمجة الفلاشات والأيبرومات
تعمل على منفذ الطابعة بالكمبيوتر
شرح شامل لطريقة التعامل مع الفلاشات

POSTAL 2 SPI FLAS MSTAR 12C

POSTAL 2 SPI FLAS MSTAR 12C

 المبرمجيات الحديثة لا يمكن الاستغناء عنها
والمبرمجة تكملة للمبرمجيات الحديثة لا يمكن لأى فنى الاستغناء عنها
المبرمجة تعمل بنجاح ودقة فى العمل
متعة البرمجة اداء متميز دقة فى العمل

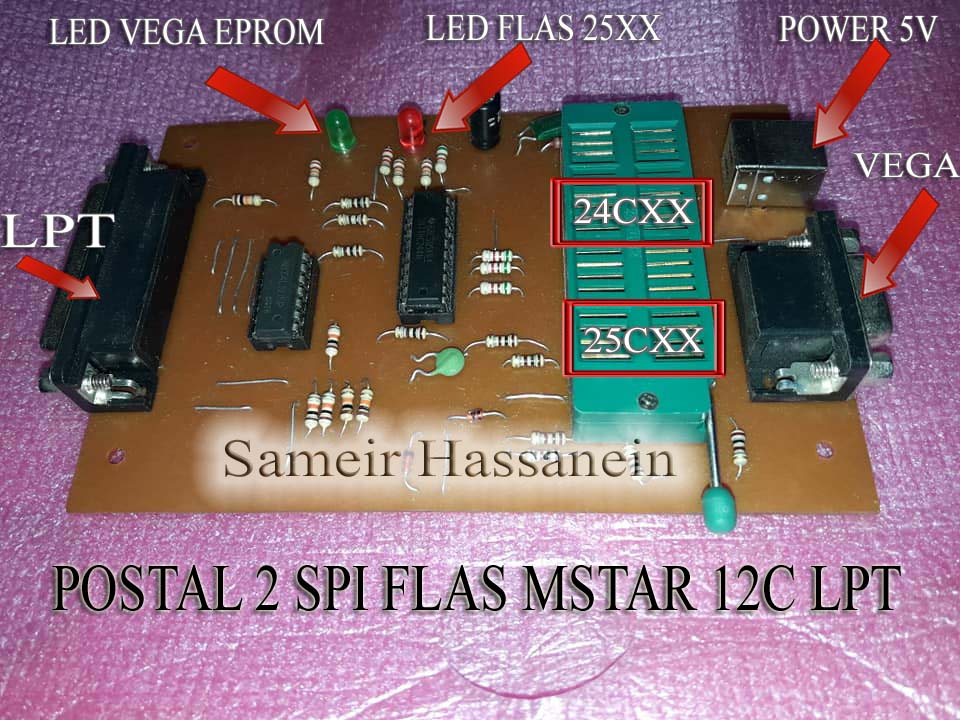

المبرمجة المقترحة بالموضوع Postal2_74HC244 تخص كل أنواع SPI>Serial Peripheral Interface (SPI) Flash Memory.



المبرمجة تعمل بالآيسي 74HC244 /47HC05 المشهورة جدا والموجود بكثرة بالأسواق..........

برنامج Postal 2 للمبرمج الروسي Postal كل أنواع SPI الحديثة يتعامل معها باحترافية أوتوماتيكيا دون الحاجة لتحديد نوع ال SPI أو سعتها كما ينزع عنها الحماية تلقائيا حين الكتابة Write وبدون أخطاء بالكل

المبرمجة تدعم الفلاشات المذكورة بالبرنامج

والأيبرومات المتعدمة بالبرنامج

مميزات رائعة ويوجد العديد من المميزات لهواة البرمجة

لكننا سنعمل على الفلاشات والأيبرومات

************************



الدائرة التنفيذية لمن يريد تنفيذها

POSTAL 2 SPI FLAS MSTAR 12C
flash eeprom programmer
VEGA EPROM FLAS
SPI Serial Peripheral Interface (SPI) Flash Memory.
LPT 74HC244 * 74LS05
SPI25CXX
EPROM 24CXX


لعشاق البرمجة بالجيتاج
المبرمجيات الحديثة لا يمكن الاستغناء عنها
والمبرمجة تكملة للمبرمجيات الحديثة لا يمكن لأى فنى الاستغناء عنها
المبرمجة تعمل بنجاح ودقة فى العمل
متعة البرمجة اداء متميز دقة فى العمل
قراءة اتوماتيكى للفلاش والأيبروم من الفيجا
حفظ اتوماتيكى لملفات الفلاش والأيبروم
تم التصميم لتناسب الجميع
البرنامج متاح وسهل فى التعامل مع المبرجة
مفتاح للتغير من وضع الفلاش الى ايبروم
سوكت ايبروم
سوكت فلاش
سوكت فيجا
المبرمجة تعمل على وصلة سريال عدلة ذكر* ذكر وسهل عمل الوصلة بالورشة الأطراف المستخدمة 8 أطراف فقط

  Cable DB25 25 Pin Serial Port Cable Male/Male

لعمل الوصلة يدوى

شرح التوصيل
يتم توصيل الأطراف المطلوبة
وهى عدلة
باستخدام DB25 ذكر ذكر

كابل تغذية المبرمجة 5فولت من الكمبيوتر

USB Cable


***********************

شرح البرنامج المستخدم

 سنستخدم جهاز كمبيوتر  مكتبى او لاب توب
يحتوى على منفذ طابعة 25 بن LPT
اولا

يجب تنزيل برنامج التفعيل ل LPT

Setup_LptDrv_v020201_XP_2000

  درايفر خاص بالبورت LPT
وهو من إنتاج شركة Micronas للتعامل مع مبرمجة VCT



الدرايفر تلقائي التنصيب وبعد تنصيبه نعمل رستارت RESTART للحاسوب لتمكين الدرايفر LPT-DLL

************************

لتحميل ملف التفعيل من هنا

 Setup_LptDrv_v020201_XP_2000

http://www.mediafire.com/file/tcebczb556hqw3j/setup_lptdrv_937.rar/file

بعد تنزيل البرنامج يجب عمل اعادة تشغيل للكمبيوتر
 بعد تنزيل البرنامج يجب عمل اعادة تشغيل للكمبيوتر
 بعد تنزيل البرنامج يجب عمل اعادة تشغيل للكمبيوتر

لتفعيل منفذ LPT

************************

************************
************************
 شرح العمل على البرنامج بوستال 2

ولتحميل البرنامج من هنا

بوستال 2


 http://www.mediafire.com/file/t13237ldgq678yd/%D8%A8%D8%B1%D9%86%D8%A7%D9%85%D8%AC+%D8%A8%D9%88%D8%B3%D8%AA%D8%A7%D9%84+2.rar




************************
 فيديو يوضح شرح اعدادات البرنامج

***************************

اتجاه الفلاش
اتجاه الأيبروم

الآن بالصور شرح مراحل قراءة READ والكتابة WRITE والتحقق VERIFY من الفلاشة


********************************

شرح العمل على البرنامج

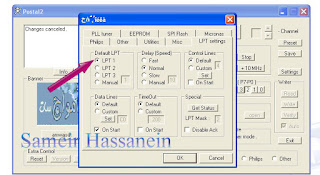

اولا يجب تعريف البرنامج على LPT

لسحب الأيبرومات

نختار وضع الأيبروم
ونختار من القائمة
LPT1
 47HC05
AUTOSIZE

 ********************

هنا فى الصورة تحديد اتوماتيكى لحجم الأيبروم
بدلا من اختيار كل رقم ايبروم
فضلا استخدم اتوماتيكى

هنا تم ضبط البرنامج على اعدادات الأيبروم

 يتم الضغط على مفتاح التشغيل على وضع الأيبروم لانارة لليد البيان على اللون الأخضر

 ********************
هنا التعامل مع اى سى ايبروم
                   نختار من البرنامج الأيبروم كما بالصورة

هنا تم توصيل  وصلة يو اس بى  وكابل الطابعة
والضغط على مفتاح التشغيل على وضع الأيبروم وانارة اليد الأخضر
مع مراعاة اتجاه الأيبروم كما بالصورة

 ***********************

نضغط  على ايكونة
VERSION
ستظهر قراءة اتوماتيكى لأى سى الأيبروم على حسب الرقم

8-bit detected ...
Checking Size ...
Next A8(54) is clear .
24C08 detected .
Chip Size = 1024
- Will Use As Buffer Size .

*************************
لسحب ملف الأيبروم
اضغط على ايكونة
  READ
ليتم سحب الملف

هنا تم سحب ملف الأيبروم وحفظه فى نفس المجلد ال موجود فيه برنامج بوستال 2
يتم الحفظ اتوماتيكى برقم مسلسل





**************************

طريقة ادخال ملف ايبروم للكتابة على ايبروم من جديد
بعد اداخل الملف على البرنامج
يتم الضغط على ايكونة
WRITE

هنا تم كتابة الملف بنجاح
- Will Use As Buffer Size .
EEPROM Write 1024 OK
"Auto" = Combined Mode .
EEPROM Verify 1024 OK

*********************
تم الانتهاء من سحب ونسخ ملف الأيبروم

****************************

***************************


طريقة التعامل مع الفلاش

25CXX

نختار من اعدادت البرنامج
LPT 1
74HC44
AUTOSIZE

هنا تحديد
SPI FLASH

***********************

طريقة سحب ملف الفلاشة
نضع الفلاشة المطلوب العمل عليها مع مراعاة الاتجاه الصحيح

ونضغط على مفتاح التحويل الى فلاش ليضىء اليد الأصفر



*****************************

اضغط على كلمة

VERSION
لمعرفة رقم الفلاشة اتوماتيكى

   *** Ask SPI Flash ... ***
RDID(9F) 1c,30,16,1c,30
RES(AB) 15,15,15,15
READ_ID(90) 1c,15,1c,15
Chip = EN25P32
Chip Size = 4194304
- Will Use As Buffer Size .

********************************
لسحب ملف الفلاش

اضغط على ايكونة
READ

هنا يتم سحب الملف والحفظ اتوماتيكى فى نفس مجلد البرنامج
انتظار ليتم التاكيد

تم سحب الملف بنجاح
  *** Ask SPI Flash ... ***
RDID(9F) 1c,30,16,1c,30
RES(AB) 15,15,15,15
READ_ID(90) 1c,15,1c,15
Chip = EN25P32
Chip Size = 4194304
- Will Use As Buffer Size .
SPI Read 4194304 OK
"Auto" = Combined Mode .
SPI Verify 4194304 OK




**************************

طريقة ادخال ملف جديد على الفلاشة

لنسح الملف الجديد على الفلاشة
نضغط على كلمة

WRITE

 هنا يبدا البرانامج كتابة الملف الجديد على الفلاشة

انتظار ليتم التاكيد والانتهاء

  *** Ask SPI Flash ... ***
RDID(9F) 1c,30,16,1c,30
RES(AB) 15,15,15,15
READ_ID(90) 1c,15,1c,15
Chip = EN25P32
Chip Size = 4194304
- Will Use As Buffer Size .
Status stored for use ...
Mode clear - restore .
"Auto" = Combined Mode .
SPI Erase 64 OK
Bulk Erase Success .
Burst Success, Run Full ...
Probe OK, Use Burst .
SPI Flash 4194304 OK
Status Restored .
"Auto" = Combined Mode .
SPI Verify 4194304 OK
تم العمل بنجاح

*********************
**********************

طريقة استخدام سحب الأيبروم والفلاش من منفذ الفيجا
هذه الطريقة تسمى

SPI FLAS MSTAR 12C

وتكون الشاشة فى حالة استاند باى

سنستخدم كابل فيجا بين المبرمجة  والشاشة

كابل الفيجا يكون من نوع جيد  والا يتعدى طوله 50 سم متر لضمان جودة العمل بالبرنامج
ويمكنك عمل الكابل يدوى باستخدام 3 اطراف فقط
طرف ارضى
و طرف SCL
وطرف  SDA

طريقة العمل
لسحب الأيبروم   من الفيجا  هى نفس خطوات الأيبروم السابقة
ونختار وضع اليد الأخضر
بشرط عدم وضع اى سى ايبروم بالمبرمجة نكتفى بكابل الفيجا

قراءة رقم ايبروم وسحب وكتابة الملف نفس خطوات الأيبروم السابقة



VGA  15 Pin Male to Male Connection Cable

داتا شيد سكوت الفيجا
نركز على الطرف الأرضى
والطرف 15و 13





طريقة عمل كابل فيجا لسحب الأيبروم والفلاش

VGA 15-Pin Male Plug Socket Solder Type Connector Adapter

 التوصيل الطرف رقم

SCL    ----   13

  SDA    ----   15

8/ 7/ 6   -  GND

*************

يتم توصيل 13 مع 13

15 مع 15

والأرضى  6/7/8

*************************




بعض الشاشات لا يتوفر بها منفذ فيجا
يمكنك استخدام وصلة  فيجا 15 بن الى اتش دى

HDMI-Male-to-VGA-HD-15-Male-Cable

لعمل كابل اتش دى يدوى
استخدم وصلة اتش دى عادية
وقصها من ناحية واحدة
وابحث عن الطرف الأرضى
وطرف SCL و SDA









************

************************

خطوات سحب الفلاشة من الفيجا
نختار وضع اليد الأخضر   وضع الأيبروم

ملحوظة هامة
هنا الطريقة تختلف عن السابق
سيتم التعامل مع البرنامج  من الاعدادت  لسحب ملف
 الفلاش من الفيجا
تابع الشرح
نختار
LPT1
MSTAR( 12C)
47H05

هذه الاعدات لسحب الفلاش عن طريق سكوت الفيجا

اضغط على ايكونة
SET SPI
لمعرفة رقم الفلاشة ونوعها

  *** Ask SPI Flash ... ***RDID(9F) 1c,30,16,1c,30
RES(AB) 15,15,15,15
READ_ID(90) 1c,15,1c,15
Chip = EN25P32
Chip Size = 4194304
- Will Use As Buffer Size .


هنا تم قراءة رقم الفلاشة ونوعها بنجاح


لسحب ملف الفلاش من سوكت الفيجا
التعامل مع البرنامج نفس الخطوات السابقة

*********************



ملحوظة هامة
بعض الفلاشات الحديثة
عند قراءة رقم الفلاشة  لا يظهرة الرقم بالبرنامج
وانما يظهر نوع الفلاشة
يمكنك سحب ونسخ الملف طبيعى بدون اى مشاكل

********************

من داخل الورشة وطريقة التعامل مع الفلاش
بادبتر عادى
وادبتر جاهز
 ونراعى التاكد من اتجاه الفلاشة فى الإتجاه الصحيح



************************



هنا التعامل مع فلاشات 16 طرف
هنا مخطط توصيل اطراف الفلاشة
Flash Memory - SOIC-16

الأطراف المستخدمة هى 8 اطراف
كما بالصورة

تركيب الفلاشة على الأدبتر والتاكد من الأتجاه الصحيح

قراءة الفلاشة ومعرفة النوع والرقم والحجم


version


  *** Ask SPI Flash ... ***
RDID(9F) 01,02,16,4d,00
RES(AB) 16,16,16,16
READ_ID(90) 01,16,01,16
Chip = S25FL064A
Chip Size = 8388608
- Will Use As Buffer Size .
حجم الفلاشة
8ميجا

*************************
هنا يتم الضغط على

read


الزمن مستغرق فى سحب الفلاشة

read spi flash
 10  دقائق

********************************


الزمن مستغرق فى تأكيد

verify spi flash
 10  دقائق

 هنا تم سحب وتأكيد الفلاشة بنجاح

   *** Ask SPI Flash ... ***
RDID(9F) 01,02,16,4d,00
RES(AB) 16,16,16,16
READ_ID(90) 01,16,01,16
Chip = S25FL064A
Chip Size = 8388608
- Will Use As Buffer Size .
Checking, Wait ...
Algorithm Failed !
  *** Ask SPI Flash ... ***
RDID(9F) 01,02,16,4d,00
RES(AB) 16,16,16,16
READ_ID(90) 01,16,01,16
Chip = S25FL064A
Chip Size = 8388608
- Will Use As Buffer Size .
SPI Read 8388608 OK
"Auto" = Combined Mode .
SPI Verify 8388608 OK

*************************
  تصميم  اخر للمبرمجة بسوكت  40 طرف لسهولة العمل

*********************

وتحياتى للجميع واتمنى ان تنال اعجابكم
متوفر الكمية محدودة بدون كابل
وبدون ادبتر فلاشة

المبرمجة من تصميمى وتعمل بنجاح

*********************
سمير حسانين
مصر* المنصورة *ميت سلسيل
