دائرة تكبير صوت
AUDIO POWER AMPLIFIER 5.8 WATT
دائرة صوت باستخدام TA7222AP
مشروع دائرة صوت بسيطة الاستخدام وتحتوى على اى سى
تعمل على تيار مستمر من 8 فولت الى 12 فولت
الأى سى المستخدم بالدائرة
TA7222AP
---------------------------------------
الداتا شيد يوضح اطرافها
---------------------------

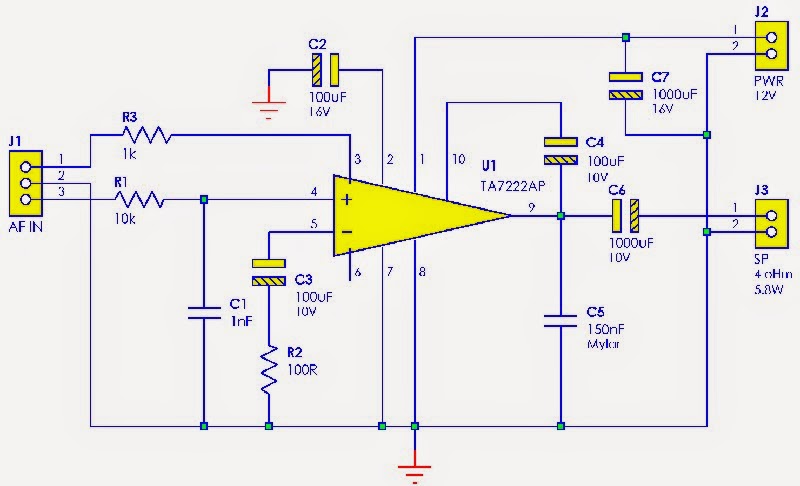

رسم تخطيطى لدائرة الصوت
-------------------------
المكونات موضحة بالرسم
-----------------------------
رسم تخطيطى بالألوان لدائرة الصوت
-----------------------------
AUDIO POWER AMPLIFIER 5.8 WATT
دائرة سهلة وبسيطة وتاخذ 8 الى 12 فولت
دائرة صوت باستخدام TA7222AP
دائرة صوت باستخدام TA7222AP
--------------------
برجاء إرسال المكونات بالتفصيل للأهمية
ردحذفبرجاء إرسال المكونات بالتفصيل للأهمية
ردحذفالمكونات كلها مذكورة فى المخطط او الدائرة
