تعرف على تلف المكثف الكميائى من الداخل
اثناء عمل صيانة لتلفزيون صينى
دخل الورشة التلفزيون شغال تمام وفجأة يعمل استاند باى
وعند فتح التلفزيون من برست القنوات يعمل طبيعى وعند تحريك الشاشيه
يعود الى وضع استاند باى وهكذا
الحل اكيد سنجد لحام فاتح او اى سى العمليات تحتاج اعادة لحام
او هناك مقاومة بتعلق بسبب ضعف اللحام
بالفعل تم اعادة اللحامات على جميع الأجزاء الت نتوقع منها العطل
ولاكن لا فائدة ما زال العطل موجود بعيدا عن لحامات او كسر بالشاشية
قررت النظر الى مكثف الخاص بتغذية ال 110 فولت وتحريكه وجدت انا العطل منه
اكيد هناك طرف من اطراف المكثف متأكل
تم خلع المكثف من مكانه وتغيره باخر جديد وعمل التلفزيون تمام
***************
ولاكن لن نكتفى بالعطل ونريد ان نعرف ماذا يحدث داخل المكثف اثناء التشغيل
الشكل العام وقيمته 160/220 سليم واطرافه سليمة
هنا بالصورة رشح بسيط على احد اطراف المكثف
هنا انتفاخ بسيط جدا ولاكن هذا الانتفاخ بسيط ويستطيع المكثف العمل
*****************************
ما زلنا نريد ان نعرف ماذا يحدث داخل المكثف
سنعمل عملية داخلية للمكثف فنبدأ بالعمل فى الجراحة الخاصة

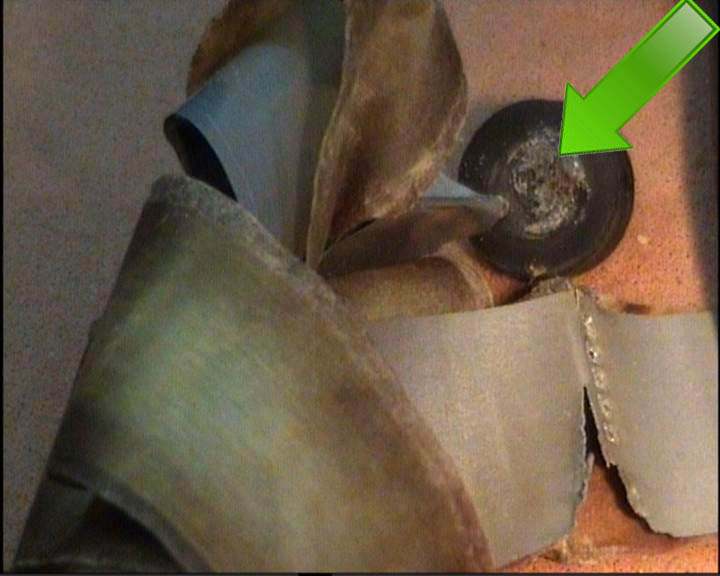

هنا بالصورة تم عمل الجراحة
هنا بعد فك الشريط المعدنى لا يوجد اتصال بطرف المكثف
