 مبرمجة شحن الأيبرومات

دائرة شحن جميع ايبرومات التلفزيون عبر منفذ COM

الدائرة تشمل شحن كل ايبرومات من عائلات

24cxx 93cxx

مخطط الدائرة





*****************

دائرة توضحية للتنفيذ









Serial EEPROM 24cxx 93cxx

 المكونات المستخدمة

عدد 4 زينر 5 فولت

عدد 3  IN4148

عدد 3 مقاومات 4.7 كيلوا اوم

عدد 1 مقاومة 0 اوم

عدد 1 مقاومة 330 اوم

عدد 1 مكثف 16/25

عدد 1 ليد احمر

عدد 1 سكوت ZIF16
عدد 1 سوكت 16 PCB

عدد1 سوكت  9بن سريال   ذكر

عدد 1 بف 104

 بوردة PCB

مقاس 8 سم فى 5سم
































I2C Bus EEPROM

  2401, 2402, 2404, 2408, 2416
2432, 2464, 2465, 24128, 24256, 24512
24325, 24645
24C01, 24C02, 24C04, 24C08, 24C16
24C32, 24C64, 24C65, 24C128, 24C256, 24C512
24C325, 24C645
24LC01, 24LC02, 24LC04, 24LC08, 24LC16
24LC32, 24LC64, 24LC65, 24LC128, 24LC256, 24LC512
24LC325, 24LC645

Microwire EEPROM


9306, 9346, 9356, 9357, 9366, 9376, 9386
9313, 9314
93C06, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86
93C13, 93C14
93LC06, 93LC46, 93LC56, 93LC57, 93LC66, 93LC76, 93LC86
93LC13, 93LC14

هناك العديد من الفنين يجد صعوبة فى التنفيذ  اليكم الشرح واضح وبالتفصيل

ومن يحتاج المكونات كاملة ويريد تنفيذها

المكونات موجودة كاملة  للتجميع

الوصلة المستخدمة هى وصلة كم عدلة

انثى - انثى

وهى وصلة تحديث الريسفر الصينى



يمكن تجهيز الوصلة بالوشة
نحضر 2 انثى 9 طرف ويتم توصيل الأطراف بالتسلسل ارقام

الصورة توضح الوصلة العدلة انثى انثى
عدد  الأطراف المستخدم خمسة اطراف

3  =   3
    4   =   4
 5   =   5

7   =   7
8    =   8







DB9 9 Pin





الوصلة مهمة جدا فى العمل  انثى انثى



 *******************************

هنا تم التجميع  والدائرة تعمل بنجاح

البرنامج المسستخدم



PonyProg2000

 اليكم شرح  تنزيل البرنامج

وأخيرا ايكونة البرنامج بونى برجرام 200 المستخدم فى سحب وايداع الأيبرومات



****************************



شرح البرنامج طريقة عمله

 عند فتح البرنامج لأول مرة تظهر صورة البرنامج كما بالشكل

واجهة البرنامج

الى الأن لا يمكن تشغيل البرنامج على اى ايبروم ارجو التركيز فى الخطوة القادمة وهى الأهم

يجب تعريف البرنامج على منفذ الكمبيوتر

منفذ COM

هناك العديد من أجهزة الكمبيوتر تختلف فى مداخل ال COM

مثلا هناك اجهزة كمبيوتر تحتوى على

COM (1)

COM (2)

سنتعرف هنا طريقة تعريف البرنامج على منفذ الCOM  المتوفر بالكمبيوتر

نفترض مثلا أن جهازك الكمبيوتر المكتبى أو الاب توب يحتوى على منفذ COM واحد فقط

فهو يسمى  COM ( 1)

الشرح بالصور طريقة تحديد منفذ ال COM بالبرنامج بونى بوجرام 2000

اضغط بالماوس على علامة المفتاح كما بالصورة

فى البداية البرنامج يحتوى على عدة مداخل COM

COM (1) COM (2) COM (3)

اذا كان جهازك الكمبيوتر يحتوى على COM 1 فقط  ما عليك سوى اختيار COM 1 كما بالصورة

تم الانتهاء من اعدادت البرنامج



 **********************

اذا كنت تستخدم ايبرومات 24CXX

24C01   24C02   24C04   24C08  24C16

تقريبا هذه هى كل الأيبرومات المستخدمة فى الأجهزة المنتشرة حاليا

اجهزة تلفزيون اجهزة الشاشات بانواعها اجهزة قراءة  الفلاشات MP3

جميع كروت الغسالات   جميع كروت الثلاجات والمكيفات

اى كرت يعمل بذاكرة معلومات تأكد انه يحتوى على ايبروم

يمكنك سحب ايبروم من اى جهاز شغال  والاحتفاظ به لحين الحاجة اليه مرة اخرى

الأن اصبح البرنامج جاهز للعمل

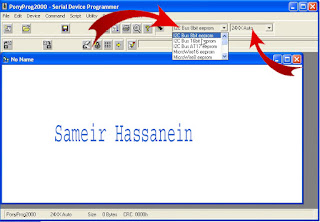

هنا بالصورة يتم اختار نوع وحجم الأيبروم

  شرح سحب الأيبروم 24CXX

الصورة توضح مكان الأيبروم والجمبر فى وضع ايبروم 24cxx





دع البرنامج يعمل اتوماتيكيا كما بالشكل لمعرفة الأيبرومات

هنا تم الانتهاء من اعدادات البرنامج

تم تنزيل البرنامج

تم تعريف البرنامج

تم ضبط اعدات الأيبروم

******************

الخطوة الأخيرة وهى طريقة سحب الأيبروم

وطريقة وضع ملف ايبروم جديد

هنا بالصورة السهم يوضح طريقة سحب الأيبروم

هنا لصق الأيبروم

تم الانتهاء من نسخ ولصق الأيبروم

******************

باقى الشرح

سحب الأيبروم

هنا تم سحب الملف بنجاح

لحفظ الملف المسحوب

هنا تم حفظ الملف  ومساحته 1.14KB

****************************

طريقة لصق الأيبروم

اضغط على ايكونة رقم 1 وستظهر قائمة اختار OK

هنا تم الصق بنجاح اضعط OK

************************

هنا طريقة التعامل مع ايبروم

 93cxx

قبل اى شىء اخلع الجمبر للتحويل الى

93cxx





نختار حجم الأيبروم  ورقمه

************************

هنا سحب الأيبروم



  ***********************************

 هنا طريقة سحب الأيبروم من

24C64 EEPROM

من النوع

SMD

 الصورة توضح المبرمجة

الأى سى المستخدم

ادبتر خاص للأى سى

اما النوع العادى

24C64

فهو يوضع فى المبرمجة بدون ادبتر

 تابع الشرح مع

SMD

24C64



هنا تم وضع اى سى داخل الأدبتر

ونراعى الاتجاه الصحيح



  ***********************************

هنا تم وضع الأدبتر فى المبرمجة مكان الأيبروم

24CXX

  ***********************************

طريقة التعامل مع البرنامج

سحب الملف

ونسخ الملف

اولا نختار من البرنامج اعدادات الأيبروم



هنا تم سحب الملف بنجاح

اضغط اوك

  ***********************************

خطوات حفظ الملفات كم سبق

  ***********************************

متوفر ادبتر عادى للتعامل مع smd







طريقة مسح الأيبروم للحصول على ايبروم فارغ بدون اى بيانات





 **************************

لعشاق وهواة  التجميع للمكونات الالكترونية

المكونات متوفرة كاملة

Serial EEPROM 24cxx 93cxx

  ***********************************

لتحميل البرنامج من هنا

PonyProg2000

PonyProg2000

ولتحميل البرنامج من الموقع الرسمى مباشر

من هنا

 الرابط

http://www.lancos.com/prog.html

  ***********************************

اتمنى أن اكون وصلت الشرح بالطريقة الصحية ليستفيد الجميع

تم تصميم المبرمجة لتكون سهلة فى متناول الجميع
من يجد صعوبة فى التنفيذ اليكم الشرح واضح وبالتفصيل
ومن يحتاج المكونات كاملة ويريد تنفيذها
المكونات موجودة كاملة للتجميع
والمبرمجة متوفرة لدينا
ووصلة سريال  COM
