تعديل ترانزستور بور الاين

ترانزستور بور الاين

حل مشكلة سخونة

Horizontal Output Transistor (H.O.T)

التعديل لعدم توافر قطع غيار بجودة اصلية

D2499 * BU508AF

R 390

MUR170 or MUR180

طريقة التعديل على ترانزستورين بور الاين للحصول على بور لاين يتحمل السخونة

باستخدام الترانزستورين

2SC5388 - BU808DFI

شكاوي كثيرة جدا من المهندسين
بعض الترانستورات العادية لم تتحمل وفجأة تتلف بسرعة

الكل يبحث عن ترانزستور يتحمل ولاكن نظرا لانتشار ترانزستورات ردئية الصنع  سيتم عمل التعديل

التعديل بتركيب مقاومة و دايود للحرارة الزائدة

كيف يتم التعديل

في الصورة نجد الترنزستور D2499 الذي بداخله دايود

والترنزستور BU508AF  من غير دايود

************************

 الأول نمسك  D2499 . BU508AF ثم تضع الترانزستورين  علي وجه بعض الأسفل الترانستور D2499 و الأعلى الترانستور BU508AF

******************************
 نلحم E مع ال B

 *************************

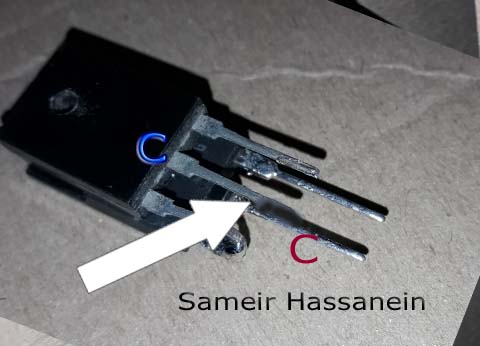

 نلحم C مع ال C كما مبين بالصورة

 *************************

نلحم طرفين  المقاومة 390 اوم بين E و ال B للترانزستور BU508AF

*****************************

 نلحم طرفين  الموحد بين E و ال B للترانزستور BU508AF

******************

الشكل النهائى

  كما مبين بالصورة تم تركيب الدايود بين E و ال B للترانزستور BU508AF مع المقاومة و أتجاة الدايود مع ال B
ثم طرف الدايود يعزل كويس و هو ده ال B . و الطرف اللي بجانبة ال C ثم ال E


*************

طريقة التعديل على ترانزستورين بور الاين
