توشيبا 25 عامل استاند باى STR-Z4302A

توشيبا 25 عامل استاند باى

خروج الشوبر
خط ال110 طالع 42 فولت
خط ال 12 مطلع 6 فولت
الفولت على ترانزستور بور الاين 40 فولت وعند الضغط على البرست لا يستجيب عملت اعادة لحامات وغيرت STR-Z4302Aالبور وغيرت كل مكثفات
STR-Z4302A قبل الشوب













تم تغير  4302STR-Z

والفولت كما هو 40 فولت


*****************

هذا الجزء يعمل بعد الفوتو كلبر

 H1C1016

هنا تم تغيره  واصبح الفولت 116 فولت

الأصلى رقمه H1C1015

HIC1016 = HIC1015 H1C1015

والتلفزيون اشتغل تمام

*************

توشيبا 25 عامل استاند باى

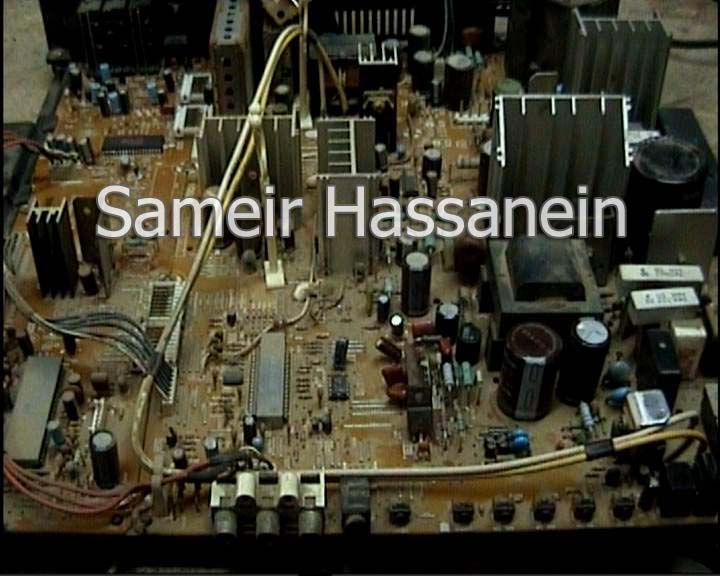

toshiba model 25e3xm
TV Toshiba CP3400

توشيبا 25 عامل استاند باى
toshiba model 25e3xm
TV Toshiba CP3400


توشيبا 25 عامل استاند باى
toshiba model 25e3xm
TV Toshiba CP3400

توشيبا 25 عامل استاند باى
toshiba model 25e3xm
TV Toshiba CP3400



توشيبا 25 عامل استاند باى
toshiba model 25e3xm
TV Toshiba CP34

شحن البطاريات

جدول لشحن البطاريات الكهربائية

بطارية  1.5 فولت تحتاج الى  1.8 فولت لشحنها

بطارية  3    فولت تحتاج الى  3.6 فولت لشحنها

بطارية  6    فولت تحتاج الى  7.2 فولت لشحنها

بطارية  9    فولت تحتاج الى  10.8 فولت لشحنها

بطارية  12  فولت تحتاج الى  14.4 فولت لشحنها



Resistors

Resistors



Resistors

طريقة تركيب الشاشيه الصينى على شاشة مضغوطة

طريقة تركيب  الشاشيه الصينى على اى شاشة مضغوطة

فى الحقيقة الفكرة أعجبتنى نظرا لانتشار الأجهزة شاشات مضغوطة بالورشة

وأصبحت مركونة على الرف

 لجميع موديلات ال جى  وسامسونج  وترنادوا وأخره

 والفكرة معروفة عند بعض الفنين ولا توجد عند البعض
مهمتى نشر المعلومة لتعم الفائدة للجميع وبالطريقة الأسهل والشرح بالصور

1N4000 series Diodes

1N4000 series Diodes

Electron are official distributors of the Kingtronics range of 1N4000 series diodes

Body Size: 5mm x 2.5mm Dia

Current: 1A

Lead diameter: 0.8mm

Package: DO41

Voltage range: 50V to 1000V

Servis Elektronika Dan Alat Listrik IN'S TV TEGAL

DATA PIN DAN PERSAMAAN PLYBACK TV ( FBT )

DATA PIN FLYBACK
154-064P (goldstar14")
154-177B (goldstar21")
FCK-14B047 (akari14")
