طريقة تركيب الشاشيه الصينى على شاشة مضغوطة

طريقة تركيب  الشاشيه الصينى على اى شاشة مضغوطة

فى الحقيقة الفكرة أعجبتنى نظرا لانتشار الأجهزة شاشات مضغوطة بالورشة

وأصبحت مركونة على الرف

 لجميع موديلات ال جى  وسامسونج  وترنادوا وأخره

 والفكرة معروفة عند بعض الفنين ولا توجد عند البعض
مهمتى نشر المعلومة لتعم الفائدة للجميع وبالطريقة الأسهل والشرح بالصور

وهو طريقة تركيب اى شاشيه صينى ابو لاين ١٠ ١٠  أو أى نوع أخر على أى تلفزيون شاشة مضغوطة

ما قمت به هى محاولة واحدة فقط  والحمد لله تمت بنجاح وحصلت على صورة رائعة

بالتجربة والمتابعة لا يوجد اى سخونة على بور الاين  الفولت 110 على بور الاين  وسخونة طبيعة جدا

الطريقة مجربة ومن داخل الورشة

فى البداية  يتم تجهيز شاشيه صينى أى شاشيه متاح عندك بالورشة

ولا ننسا يتم الاحتفاظ بالشاشيه القديم ليتم العمل عليه فى الجزء الخاص باتساع الشاشة افقيا

فى الموضوع لن استعين باى مكونات خارجية  سيتم استخدام مكونات  الشاشيه القديم من دائرة الهروزينتال

سنستخدم الجزء الخاص بجوار الاين
ويمكن قص الجزء من الشاشيه ما بين محول الشوبر والفرتيكل
يمكنك عمل قص لدائرة الهروزينتال  على حدة ليسهل تركيبها داخل التلفزيون

مكونات مهمة بالشاشيه

********************************

طريقة التعديل ركب الشاشيه الجديد عادى كما يتم تركيبه فى اى تلفزيون

قم بتوصيل السماعات  والبرستات وشغل الريموت  و شغل مخارج ومداخل الفيديو

 ستجد الصورة كما بالشكل  مستطيل  صغير لا يتعدى 10 بوصة

**************************

جهز الشاشية القديم

انزع الاين من مكانه

انزع بور الاين

اخلع كل مكونات الشاشيه القديم ما عدا الأقتراب من منطقة الاين  التى تحتوى على ملفات ومكثفات  وبفات الهروزينتال

***************************************

التوصيل

الشاشيه القديم

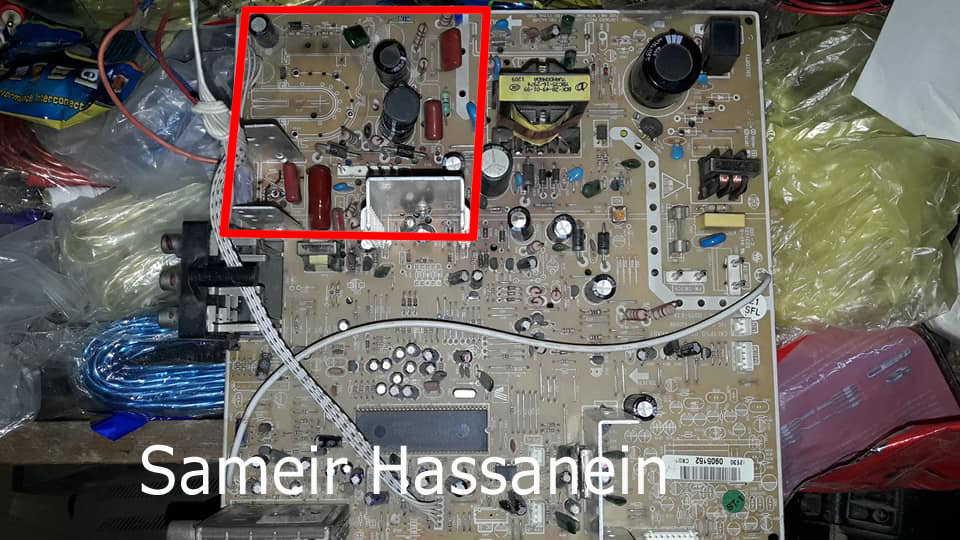

الشكل المربع يحدد منطقة العمل المطلوبة  وهو الجزء المطلوب قصه

الشاشيه الجديد الصينى

قم بتوصيل طرفين اليوك الأفقى  من الشاشيه القديم الى الشاشيه الجديد وهما الطرفين الأحمر والأزرق

كل طرف مكانه وممنوع عكس الأطراف

خذ طرف ارضى من الشاشيه الجديد وقم بتوصيله الى ارضى الشاشيه القديم

من هنا اصبح عدد الأطراف المتصلة من الشاشيه القديم الى الشاشيه الجديد 3 اطراف

طرف احمر  من الشاشيه القديم الى الشاشيه الجديد نفس مكان سوكت اليوك

طرف ازرق  من الشاشيه القديم الى الشاشيه الجديد نفس مكان سوكت اليوك

طرف ارضى  متصل بارضى الشاشيه القديم مع ارضى الشاشيه الجديد مثلا اقرب مكان ارضى الاين لكل شاشيه

 الصورة بعد توصيل اطراف اليوك

اتساع افقى كامل من الجانبين

يمكنك التنقل بسلك اليوك الأحمر بجوار الاين سوكت متعدد لفتح اتساع افقى للشاشة

على حسب ما تحب كما نفعل عند تركيب شاشيه جديد على تلفزيون قديم



***********************************

ما سيتم عمله بالشاشيه الجديد  اذا حدث معك خلل بالصورة خيالات

الغى الملف  L 441 جنب الاين  اعمله عليه شورت للحصول على صورة واضحة بدون خيالات افقية

*********************

أما مرحله الفيرتكال يمكن التغلب عليها بسهوله اما بالرجوع الي  السيرفيس مود الخاص بالشاسيه .

ويمكنك فتح الراسى على حسب ما تحب من السرفيس

أغلب الشاشيهات الصينى لا يمكن فتح الشاشة كاملة راسى سنحتاج الى تعديل فى دائرة الفرتيكل

 وهى تعتمد على خبرة الفنى القائم بالاصلاح

للحصول على اتساع اكبر يمكن تغير المقاومة المتصلة بالمكثف الكبير  25 فولت 1000 ميكرو  على خرج  سوكت الراسى

تابع المقاومة فى دائرة الفرتيكل

المقاومة  455 R

بنى  احمر احمر ذهبى  وهى 12. كيلو متصلة بالمكثف الكبير على خرج اليوك الأفقى

يمكنك تركيب بدلا منها مقاومة   15 كيلو اوم  واذا اردت اتساع راسى اكبر يمكن ذيادة قيمة المقاومة

وهى متصلة مع المكثف الكبير بالطرف السالب  المتصل باليوك بالطرف الثانى  للأفقى مع سوكت اليوك بالشاشيه

ويمكنك عمل بوط اى مقاومة متغيرة قيمتها 100 كيلو اوم لاختيار التحكم فى اتساع الصورة او استخدم السرفس مود

 هنا اصبحت الشاشة كاملة

****************************************

اتمنى أن اكون وصلت المعلومة بطريقة سهلة واتمنى ان ينال اعجابكم

 ولا تنسونا من تعليقاتكم  ليستفيد الجميع

*********************
