تعديل لاين ال جى
LG MODEL CT-20J50
تعديل لاين تلفزيون ال جى
6174V8008A
ليعمل مكانه
BSC25-T1010A
التعديل هنا على موديل
LG MODEL CT-20J50
الاين الأصلى
6174V-8008A
*********************
نبدأ بالتعديل لعدم توافر الاينات
سنعمل فى الشرح التعديل على لاين 1010 المشهور فى الشاسيهات الصينى
طريقة التعديل
**********************
داتا شيد لاين 1010
وبدائله المتوفرة
هنا جميع بدائل لاين
BSC25-T1010A
***********************
***********************
داتا شيد لاين ال جى اصلى
6174V8008A
***********************
( 1 )
أول خطوة هنركب لاين 10 10 عادى على نفس الشاسيه القديم كما بالصورة ولحام كل أطراف الاين
**********************
( 2 )
قطع كل أطراف الاين من الشاسيه ما عدا الطرف الأرضى رقم 4 يفضل متصل بالشاسيه
*********************
( 3 )
هنا يتم توصيل طرف ال 180فولت
مع الطرف رقم 1 فى لاين 1010
**********************
( 4 )
هنا توصيل طرف
ABL
مع الطرف رقم 2 فى لاين 1010
*****************
( 5 )
هنا توصيل طرف الفتيلة
HT
مع الطرف رقم 3فى لاين 1010
******************
(6 )
هنا توصيل طرف
H.OUT
مع الطرف رقم 9 فى لاين 1010
*********************
(7)
هنا توصيل طرف
B+
مع الطرف رقم 7 فى لاين 1010
****************

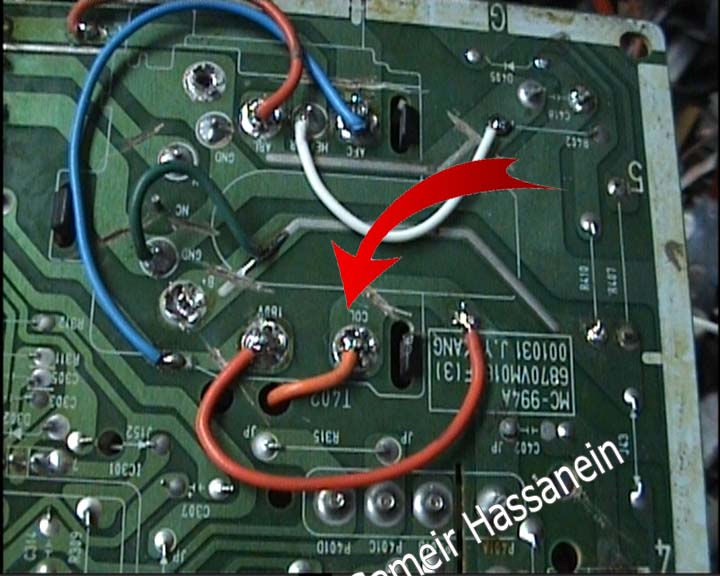

(8 )
هنا توصيل الطرف رقم 10 بلاين 1010
بالطرف الأحمر باليوك
و قطع طرف اليوك الأحمر من مكانه من السوكت المتصل بالشاشيه
وتوصيله مع الطرف رقم 10 بلاين 1010
************************
(8 )
لا يوجد خرج
AFC
فى لاين 110
يتم عمل تعديل
يتم توصيل طرف
AFC
من مكان الاين القديم الى طرف
H
وهو طرف تغذية الفتيلة فى سوكت الشاشة
***********************
(10 )
ياتى دور تغذية الفرتيكل
هنا تغذية الفرتيكل بخط واحد وهو 24 فولت
سيتم عمل تغذية خارجية على جسم الاين
يتم لف عدد 4 لفات كما بالشكل للحصول على الفولت المناسب للتغذية ويراعى اتجاه اللف
اذا تم عكس اتجاه اللفات سيعود الى استاند باى بمجرد تشغيله
********************
(11 )
توصيل تغذية الفرتيكل
توصيل الطرف الأسفل للملف
بطرف رقم 5 على الشاسيه مكان الاين القديم
والطرف الأخر بالأرضى
**********************
الحصول على صورة واضحة والوان وابعاد الشاشة تمام
********************
ما تم عمله هو تعديل لاين 1010 ليعمل على شاسيه ال جى
وعدم توافر بالاين تغذية الفرتيكل
وعدم توافر خرج
AFC
وتم تعديل مسار الطرف الأحمر باليوك للحصول على اتساع كامل للشاشة
*************************
تم بحمد الله
أتمنى أن اكون وصلت المعلومة بالطريقة الصحية
مع تحيات
سمير حسانين
مصر * المنصورة * ميت سلسيل
01015193700
