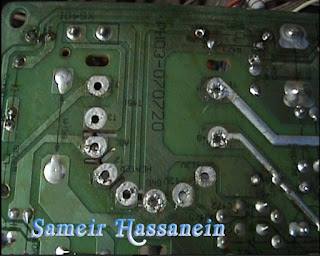

BSC24-01N40

BSC24-01N40

 تعديل لاين 10 10

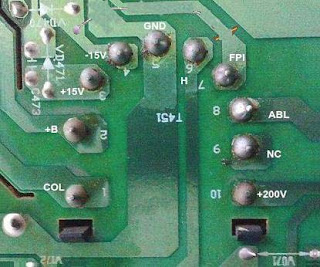

داتا شيد لاين BSC24-01N40\

Pin 1 Colector

Pin 2 +B110V

Pin 3 +15v

Pin 4 -15v

Pin 5 GND

Pin 6 Heat

Pin 7 T2

Pin 8 ABL

Pin 9 T3

Pin10 200V

 BSC24-01N40

**************************

البديل لاين 1010

داتا تا شيد لاين 1010

صورة لتوضيح لاين 1010 على الشاشيه
ولسهولة معرفة الأطراف

1 -H 1

2- COLL

3- NC

4 -110+B

5 -H 2

6 -H 3

7 -GND

8 -HEATER

9 -ABL

10 -180 VOLT

******************

طريقة التوصيل
توصيل كل الأطراف المطلوب استخدامها

توصيل COLL

 توصيل  الفتيلة
خط abl

180

B 110

الأرضى

اما الطرف المتصل باليوك يتم توصيله مع الطرفCOLL المتصل بترانزستور الاين للحصول على اتساع مناسب

اما تغذية الفرتيكل فهى 12 موجب وسالب

يتم لف  عدد 12 لفة على الاين وتوصيل بداية الملفات بالأرضى والنهاية للملفين بتغذية الفرتيكل

****************

مع تحيات

سمير حسانين

مصر * المنصورة* ميت سلسيل
