عطل تلفزيون LG 29 29FS4RL-TK

  عطل تلفزيون LG 29  29FS4RL-TK

العطل للمهندس محمد امام

اصلاح تلفزيون LG 29 بوصة
موديل الجهاز : 29FS4RL-TK
رقم الشاسيه :

CW-91A

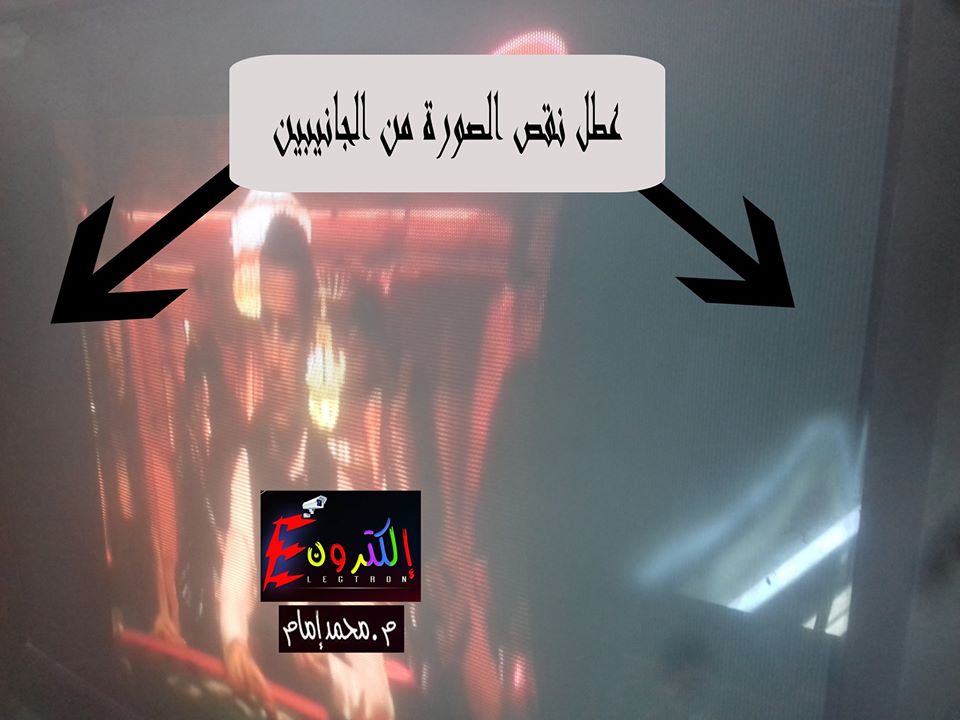

العطل : نقص الصورة من الجانبين اذا العطل في دائرة الايست والويست E / W والدائرة تعمل بمكبر العمليات رقم KIA4558 وهو مكبر ثنائي بفحص الجهود على اطرافه وجد حوالي 28 فولت على طرف 5 بتتبع هذا الطرف في مخطط الجهاز وجد ان هذا الطرف ياخذ جهد مرجعي من مجزي جهد مكون من المقاومتين R317 و R318 و بحساب المعادلة لهذا المجزئ طلع الناتج لخرج المجزئ حوالي 3.9 فولت تم الاستنتاج ان المقاومة R318 تالفة تم قياسها خارج الشاسيه وجدت OPEN تم تغيير المقاومة باخرى وقيمتها 3.9 كيلو اوم وتم تجربة الجهاز بعد تغيير المقاومة اشتغل طبيعي

العطل : نقص الصورة من الجانبين اذا العطل في دائرة الايست والويست E / W والدائرة تعمل بمكبر العمليات رقم KIA4558 وهو مكبر ثنائي بفحص الجهود على اطرافه وجد حوالي 28 فولت على طرف 5 بتتبع هذا الطرف في مخطط الجهاز وجد ان هذا الطرف ياخذ جهد مرجعي من مجزي جهد مكون من المقاومتين R317 و R318 و بحساب المعادلة لهذا المجزئ طلع الناتج لخرج المجزئ حوالي 3.9 فولت تم الاستنتاج ان المقاومة R318 تالفة تم قياسها خارج الشاسيه وجدت OPEN تم تغيير المقاومة باخرى وقيمتها 3.9 كيلو اوم وتم تجربة الجهاز بعد تغيير المقاومة اشتغل طبيعي
