Postal2 VCT Jig

POSTAL 2/ LPT/ 24CXX/ 93CXX/ 25CXX/ I2C VGA

مبرمجة بوستال 2

مبرمجة رائعة لا يمكن الاستغناء عنها فى الورشة



صناعة مبرمجة فلاشات 8و16 طرف لمعظم الشاشات
 والرسيفر واجهزه الانترنت واجهزه dvr

مبرمجة الفلاشات والأيبرومات
تعمل على منفذ الطابعة بالكمبيوتر
شرح شامل لطريقة التعامل مع الفلاشات

 عشاق البرمجة بالجيتاج
المبرمجيات الحديثة لا يمكن الاستغناء عنها
والمبرمجة تكملة للمبرمجيات الحديثة لا يمكن لأى فنى الاستغناء عنها
المبرمجة تعمل بنجاح ودقة فى العمل
متعة البرمجة اداء متميز دقة فى العمل
قراءة اتوماتيكى للفلاش والأيبروم من الفيجا
حفظ اتوماتيكى لملفات الفلاش والأيبروم
تم التصميم لتناسب الجميع
البرنامج متاح وسهل فى التعامل مع المبرجة

تم التصميم فى ورشتى الخاصة

سمير حسانين
مصر * المنصورة *ميت سلسيل

تعمل على مدخل LPT خاص للداتا

 ومدخل USB خاص للبور

مميزات المبرمجة

 POSTAL 2



تنفيذ المبرمجة الرائعة POSTAL 2 بخمسة خصائص
مميزات المبرمجة

********************

  تعمل على مدخل LPT خاص للداتا

ومدخل USB خاص للبور

 ********************

قراءة أتوماتيكية

EPROM 24CXX



قراءة أتوماتيكية

 EPROM 93CXX



قراءة أتوماتيكية

 SPI 25CXX

لجميع  فلاشات 8 طرف

قراءة أتوماتيكية

 I2C VGA

 لجميع الشاشات التى تحتوى على منفذ فيجا

 ********************

مخطط المبرمجة الأصلى

المخطط التنفيذى بعد التعديل

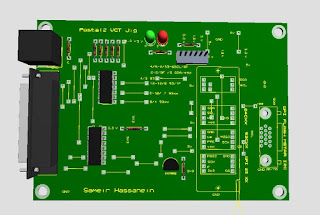

التصميم  بعد الانتهاء

 *********************

شرح العمل على المبرمجة

الكابل المستخدم لتشغيل المبرمجة على الكمبيوتر

Pin Male to Female Parallel Cable25





 *********************

وصلة لتغذية المبرمجة على 5فولت

2B (DC117) – USB 2.0 Printing Cable A/B – 1.8M – Gray



 *********************



هام جدا قبل تشغيل البرنامج

البرنامج المساعد لتعمل

المبرمجة  على مدخل LPT

Setup_LptDrv_v020201_XP_2000

درايفر خاص بالبورت LPT
وهو من إنتاج شركة Micronas للتعامل مع مبرمجة VCT

Setup_LptDrv_v020201_XP_2000









 الدرايفر تلقائي التنصيب وبعد تنصيبه نعمل رستارت RESTART للحاسوب لتمكين الدرايفر LPT-DLL

بعد تنزيل البرنامج يجب عمل اعادة تشغيل للكمبيوتر
 بعد تنزيل البرنامج يجب عمل اعادة تشغيل للكمبيوتر
 بعد تنزيل البرنامج يجب عمل اعادة تشغيل للكمبيوتر

 *********************

البرنامج المستخدم

POSTAL 2

 لتحميل البرنامج من هنا

POSTAL2

******************

شرح العمل على المبرمجة

اولا يجب تعريف البرنامج على LPT



سحب الأيبروم

  قراءة أتوماتيكية EPROM 24CXX

مكان الأيبروم على المبرمجة

نختار وضع الأيبروم
ونختار من القائمة
LPT1
VCT Jig
  AUTOSIZE

 ********************

هنا فى الصورة تحديد اتوماتيكى لحجم الأيبروم
بدلا من اختيار كل رقم ايبروم
فضلا استخدم اتوماتيكى

هنا التعامل مع اى سى ايبروم
 نختار من البرنامج الأيبروم كما بالصورة












نضغط  على ايكونة
VERSION
ستظهر قراءة اتوماتيكى لأى سى الأيبروم على حسب الرقم

8-bit detected ...
Checking Size ...
Next A8(54) is clear .
24C08 detected .
Chip Size = 1024
- Will Use As Buffer Size .

*************************
لسحب ملف الأيبروم
اضغط على ايكونة
  READ
ليتم سحب الملف







هنا تم سحب ملف الأيبروم وحفظه فى نفس المجلد ال موجود فيه برنامج بوستال 2
يتم الحفظ اتوماتيكى برقم مسلسل





**************************

طريقة ادخال ملف ايبروم للكتابة على ايبروم من جديد
بعد اداخل الملف على البرنامج
يتم الضغط على ايكونة
WRITE







هنا تم كتابة الملف بنجاح
- Will Use As Buffer Size .
EEPROM Write 1024 OK
"Auto" = Combined Mode .
EEPROM Verify 1024 OK

*********************
تم الانتهاء من سحب ونسخ ملف الأيبروم

****************************

شرح التعامل مع ايبروم


قراءة أتوماتيكية EPROM 93CXX

EPROM 93CXX

هى نفس خطوات الأيبروم السابقة
مكان ال اى سى على السوكت هنا

 ******************

التعامل مع الفلاشة

قراءة أتوماتيكية SPI 25CXX

Postal2 VCT Jig

 ***************

 ******************

 مع تحيات

سمير حسانين

جمهورية مصر العربية

 المنصورة

مدينة ميت سلسيل

******************
