السلام عليكم ورحمة الله وبركاته
طريقة تشغيل أى لاين  تلفزيون أو أى شاشة كمبيوتر مكتبى crt
دائرة اختبار الاين  مهمة جدا فى الورشة والا يمكن الاسغناء عنها بالورشة

وهى دائرة انتاج  موجة

oscillator

الدائرة من تنفيذى بالورشة  ليسهل اختبار الاين

تم تصميم الدائرة بمكونات متوفرة بالورشة لدى أى فنى يعمل فى مجال اصلاح التلفزيون

شكل الموجة على خرج الدائرة

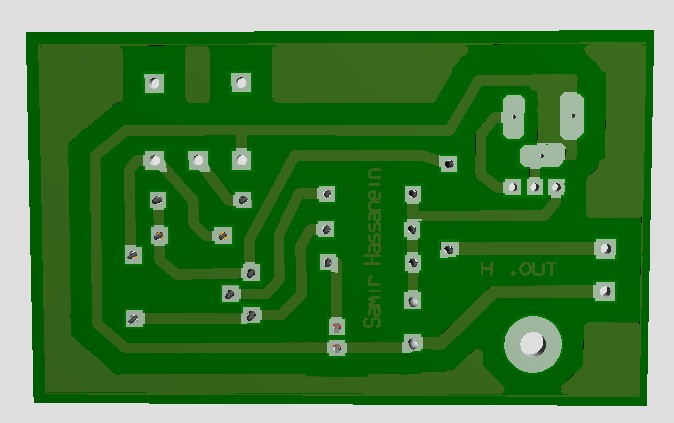

الدائرة كما بالصورة يمكنك طباعتها على بوردة بالورشة بسهولة

تعريف الدائرة

هي دائرة كهربائية إلكترونية تنتج إشارة مؤقتة زمنياً

تعمل على انتاج إشارة المذبذب(oscillator)  لتشغيل الاين

مكونات الدائرة

الدائرة  تعمل على مصدر فولت  خارجى 12 فولت تيار مستمر ومنظم جهد 7805

لتشغيل الدائرة على 5 فولت

ليد بيان لتوضيح  دخول الفولت  ومكثف تنعيم فى مدخل التيار

المكونات بالتفصيل والصورة توضح اماكن المكونات

16v/1000uf
led
R  1K -   R33K
--R  22 - R150 - R470
C  2A473J
C  2A473J
TR C828
المحول المستخدم فى الدائرة عبارة عن ملفين كل ملف عبارة عن 10 اوم

الشكل النهائى بعد  تجميع الدائرة

فكرة  عمل الدائرة  تعمل على  اخراج نبضة الهروزينتال oscillator التى تخرج من اى سى العمليات  الى ترازستور الحافز الأفقى

تعمل الدائرة على 12 فولت او 5 فولت تيار مستمر
يوجد  فى الدائرة الخرج  طرفين  ارضى وطرف اشارة الهروزينتال التى تحتوى على 15.000 ميجا هيزتز تقريبا هى قادرة على تشغيل الاين فى التلفزيون

طريقة التوصيل  والاختبار   داخل التلفزيون

طريقة اختبار الاين  وهو راكب مكانه فى الشاسيه دون فكه

طريقة عملية ومجربة بالورشة وانا بالفعل استخدمها فى الورشة بسهولة وتوفر مجهود فى البحث عن العطل بسهولة

يتم توصيل  ارضى الدائرة بأرضى  التلفزيون  وهو اأرضى البارد

اما طرف الخرج وهو طرف نبضة الهروزينتال  يتم توصيله بطرف الترانزستور الصغير

 قيل محول الدايفر قبل ترانزستور بور الاين

ويجب  ان يكون التلفزيون  فى وضع تشغيل  وكل الفولتيات موجودة  ولاكن المهم هنا  فى اختبار الاين  وجود الفولت على بور الاين  110 فولت  وعلى ترانزستور الاخرج الافقى  110 فولت

وان يكون الفولت موجود على محول الدرايفر الصغير وهو موجود قبل ترانزستور بور الاين

بيكون عليه 26 فولت تقريبا او على حسب نوع التلفزيون  المهم ان تكون فولتيات التلفزيون كلها سليمة

الشكل يوضح ترازستور الدرايفر  عدة اشكال من اجهزة مختلفة

دخل نبضة الهروزينتال

هنا فى الصورة يوضح  نبضة الخروج من اى سى العمليات

بعد مراجعة فولتيات التلفزيون   نأتى الى خطوة اختبار الاين

يتم الغاء نبضة الهروزينتال من اى س العمليات

 يتم فصل طرف ال (B)  لترانزستور الدرايفر الذى  ياخذ نبضة  الهروزينتال من اى سى العمليات  ونعطى النبضة الخارجية  بدلا من نبضة  اى سى العمليات

من هنا  يبدأ الاين  فى التشغيل  كانه يعمل داخل التلفزيون بنفس  الطاقة

هذه  الفكرة هى لاختبار  الاين  والتاكد من صحته  سليم او تالف  لسهولة الاصلاح

الصورة توضح ترانزستور الدريفر الذى يأخذ نبضة الهروزينتال

تستخدم هذه الطريقة  فى حالة غياب نبضة الهروزينتال

اتمنى ان اكون وصلت المعلومة صح وتعم الفائدة للجميع

فيديو  يوضح طريقة اختبار اى لاين تلفزيون  بالورشة

الفيديو هنا فى القناة
