طريقة التعديل CP2102 USB to TTL USBXpress



شرح طريقة التعديل على

CP2102 Chip USB to TTL (Serial) Converter

لتعمل على يو اس بى اكسبريس USBXpress

USB 2.0 to TTL UART CP2102 Module 6Pin Serial Converter Free Cables


CP2102 Chip USB to TTL (Serial) Converter

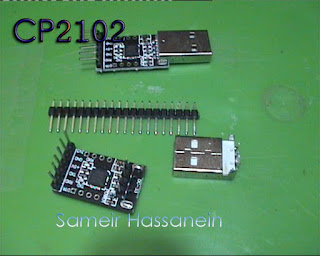

هنا بالصورة  فك مدل USB وتركيب سوكت 4 طرف ليسهل تركيبه على بوردة







وحدة تحويل من الكمبيوتر من usb الى com


تستخدم فى مبرمجة بوستال 3 لتحسين اداء السررعة

يتم التعديل عليها  عن طريق برنامج  مدعم من الموقع الروسى للمبرمجة بوستال 3

طريقة التعديل
لتعمل
 USBXpress

بدلا من COM

مبرمجة بوستال 3
موضح CP2102 USB to TTL


*******************
برنامج التحكم فى ID
CP210xSetIDs

يتم فتح البرنامج  كما بالشكل
ستظهر كل الخانات فارغة


عند توصيل CP2102 Chip USB to TTL (Serial) Converter

سيظهر البرنامج بالشكل كما بالصورة



ليتم التعديل غير الرقم على يسار البرنامج من
EA60
الى
EA61

وضع علامة صح فى المربع كما بالصورة

ويمكنك التعديل باى اسم

CP2102 USB to UART Bridge Controller
فى المربع الأسفل

وبعد التعديل اضغط على

    PROGRAM  DEVICO


الصورة توضح التعديل






وهنا ايضا الشرح على القناة

شرح فيديو  طريقة التعديل







**********************

معلومات هامة


Product Description

CP2102 chip from SiLabs is a single-chip USB to UART bridge IC. This cp2102

 USB to serial requires minimal external components.
CP2102 can be used to migrate legacy serial port based devices to USB.

Stable and reliable chipset CP2102.
USB specification 2.0 compliant with full-speed 12Mbps.
 Standard USB type A male and TTL 6pin connector.
6pins for 3.3V, RST, TXD, RXD, GND & 5V.
Baud rates: 300 bps to 1.5 Mbps

Byte receive buffer; 640 bytes transmit buffer.
 Event character support Line break transmission.
 USB suspend states supported via SUSPEND pins.
 Temperature Range: -40 to +85.
Supported Operating Systems

Windows 7/8/8.1/10 (v6.7.3)
Windows XP/Server 2003/Vista/7/8/8.1 (v6.7)
Windows 2K (v6.3a)
WinCE
Macintosh OSX (v4)
Linux
Android
Package Included

1 X CP2102 Chip USB to TTL (Serial) Converter


CP2102 Chip USB to TTL (Serial) Converter


لتحميل البرنامج المستخدم فى التعديل من هنا


او من هنا


******************

لتحميل التعريفات  CP2102 لجميع نسخ الويندوز من هنا


او من هنا




CP2102 Chip USB to TTL (Serial) Converter



****************************







للمزيد من التفاصيل من الموقع الروسى للمبرمجة من هنا






************************



ولتحميل البرنامج من الموقع الرسمى للمبرمجة





***************************
مع تحيات
سمير حسانين
مصر - المنصورة - ميت سلسيل
