طريقة وفكرة عمل الراديو الموجة المتوسطة

طريقة عمل الراديو

الرسم الصندوقى للراديوا

مخطط مربعات للراديو سوبر هترودين

 ---------------------

الشكل العام لملفات محول الإشارة

يمكنك تجهيز راديو يعمل على الموجة المتوسطة باستخدام محولات عزل الاشارة اى اف

يستخدم غالبا فى اجهزة الراديو لاستقبال الموجة المتوسطة عدد اربع محولات اى اف

تعرف على الأربع مراحل لاستقبال الموجة المتوسطة

تابع معنا الشرح لمعرفة تفاصيل اكثر

  ---------------------

الشكل العام لملفات محول الإشارة

هو عبارة عن ملفين ملف لدخول الاشارة وملف لخروخ الاشارة ويتم التحكم عن طريق قلب فرايت لنقل الاشارة

الشكل العام من الداخل يوضح الملفين معزولين عن بعضهما كل ملف له عددة ملفات معينة  يستخدم مفك معزول لإعادة ضبط استقبال الاشارة

  ---------------------

سنتعرف على عدد الأربع مراحل وكل لون ووظيفته

المرحلة الأولى ملف المذبذب (الأحمر)

The oscillator coil (RED)

RED - Oscillator. With 30pf - 300pf = 1MHz to

أحمر - مذبذب. مع 30pf - 300pf = 1 ميجا هرتز إلى 2 ميجا هرتز

  ---------------------

المرحلة الثانية ملف المذبذب (الأصفر )

The oscillator coil (YELLOW)

YELLOW - First 455KHz IF filter transformer

الأصفر - أول محول مرشح IF بتردد 455 كيلو هرتز



---------------------

المرحلة الثالثة ملف المذبذب ( الأبيض )

The oscillator coil (White)

 White - Second 455KHz IF filter transformer (not always used)

أبيض - محول مرشح IF ثانٍ بتردد 455 كيلو هرتز

 ---------------------

المرحلة الرابعة ملف المذبذب (الأسود)

The oscillator coil (Black)

Black - Last 455KHz IF filter transformer

أسود - آخر محول مرشح 455 كيلو هرتز IF



 ---------------------

سنتعرف أولا على الهوائى الإريال

لاستقبال الموجة المتوسطة يستخدم هوائى ايريال لاستقبال الإشارة

هو عبارة عن عمود من الفيرايت عليه ملفين  ملف عدد لفات قليلة وملف عدد لفات كثيرة  تختلف اعمدة الفيرايت على حسب حجم الراديو

صورة ملف الهوائى المستخدم فى أجهزة الراديو

الهدف من الملفين يتم التقاط التردد عن طريق الملف الكبير يتم نقله بالحث المغناطيسى الى الملف الصغير ومن هنا يتم التقاط الموجة من محطة الإذاعة ومعدلة تعديل اتساعى am ومن هنا يبدا عمل المكثف المتغير يأخذ الاشارة من طرف الملف الكبير فى الاريال  وعند تغير سعة المكثف يتم تغير تردد المحطة  المستقبلة . تغير سعة المكثف يعنى تغير قيمة التردد ومن خرج المكثف تنقل الاشارة وهو المرحلة الأولى لنقل الإشارة بالحث المغناطيسى

إلى ترانزستور المذبذب المحلى التردد المتوسط  ( الملف الأحمر)

صورة المذبذب المحلى

-------------------------------

  وتخرج الإشارة  من المذبذب المحلى الى اول مرحلة تكبير إلى  (الملف الأصفر )  وتسمى مرحلة التكبير الأولى

مراحل تكبير الموجة الحاملة

 صورة المرحلة الأولى

يتم نقل الإشارة الى المرحلة الثانية  إلى (الملف الأبيض )

وتسمى مرحلة التكبير الثانية

 صورة المرحلة الثانية

ومن مرحلة التكبير الثانية يتم نقل الإشارة الى مرحلة التكبير الثالثة إلى  (الملف الأسود) وهى المرحلة الأخيرة

 صورة المرحلة الثالثة

فائدة كل ملفات المراحل نقل الإشارة بالحث المغناطيسى وضبط الإشارة
عن طريق التحكم فى لف القلب الفيرايت  وتنطبق على كل المراحل
والملفات بتعمل عملية تعادل بين ملفات الدخل والخرج وتنتج نسبة تكبير أعلى للإشارة

بعد الحصول على الاشارة الصوتية محملة بالموجة الحاملة عن طريق الكاشف  هنا ياتى دور الموحد الكاشف بالتخلص من الموجة الحاملة والحصول على صوت الإذاعة فقط

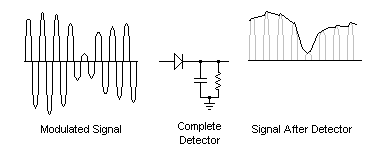

 الشكل يوضح التخلص من الموجلة الحاملة  قبل وبعد

بعد الكشف التصفية للحصول على الصوت

Detector

كاشف الصوت

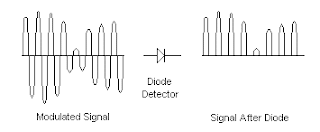

وتخرج منه الإشارة ويتم عمل مرحلة الكاشف لنقل الإشارة من المرحلة الأخيرة  وهو عبارة عن دايود جرامنيوم بيأخذ نصف الموجة ويتم أخذ الاشارة إلى مرحلة تكبير الصوت
وظيفة الكاشف الصوتى   التخلص من الموجة الحاملة  وحجبها والحصول على صوت الاذاعة  وهى صوت الإذاعة وهو الموجة الاذاعية
وهو عبارة عن ثناثى زجاجى مصنوع من ثانى اكسيد الجرامنيوم
