تعريف الموحد شبه الموصل الدايود

 ما هو الموحد Diode

(أسرار ومعلومات عن عائلة الدايود Diode)

بدايةً الدايود Diode هو عنصر الكتروني . مهم للإستخدام في العديد من التطبيقات والدوائر المختلفة ، حيث يتم تصنيع الدايود بأحجام مختلفة ، مما يتناسب مع شدة التيار وقيمة الجهد في الدوائر الإلكترونية ، ويحتوي الدايود على طرفين وهما الموجب (Anode) والسالب (Kathode)

من أشهر وظائف الدايود أنه يقوم بتمرير التيار في إتجاه واحد ولا يسمح برجوعه مرة أخرى ، وأيضاً يقوم بتحويل التيار المتردد AC إلى تيار مستمر DC ، والبعض منهم يقوم بحماية الدوائر الإلكترونية من الجهد المرتفع ، أو يقوم بعملية تنظيم الجهد وحماية الدوائر الإلكترونية أو الدوائر المتكاملة من إرتفاع التيار

تعريف الدايود

هو عنصر الكترونى هام يطلق عليه عدة اسماء دايود (Diode)

او موحد تيار او سيلكون

 مهمته تمرير التيار الكهربائى فى اتجاه واحد فقط سواء موجب او سالب و لا يسمح برجوعه

أطراف الموحد له طرفين

الطرف الموجب B  ويسمى المصعد أو الأنود A

الطرف السالب N ويسمى المهبط أو الكاثود K

 نظرية عمل الثنائى كيف يمر التيار في الدايود؟

يسمح الثنائى بمرور التيار الكهربى فى اتجاه واحد وذلك عندما يكون جهد المصعد موجب بالنسبة للمهبط توصيل أمامى ولا يمر الإ تيار ضئيل جدا عندما يكون جهد المصعد سالبا بالنسبة للمهبط توصيل عكسى .

 ويعمل الدايود فعليًّا  باعتباره   كمفتاح جهد يوصل فى أحد الاتجاهات ولا يوصل فى الاتجاه الأخر .

كيف تفحص الدايود؟

طريقة فحص الدايود.

سنفحص الداايود باستخدام جهاز الأفوميتر على وضع علامة الموحد .

ضع الكابل الأحمر لجهاز القياس على طرف الكاثود (السالب) للدايود.

بينما الكابل الأسود على طرف الأنود (الموجب) للدايود.

إذا ظهرت القراءة  فإن الدايود سليم ويكون في الانحياز الخلفي.

إذا أعطى الجهاز قراءة في كلا الوضعين.

 أو أعطى قراءة جهد صفراً  او القراءة متساوية فى الاتجاهين .

 يدل على أن الدايود تالف.

وايضا اذا اعطى صوت صفارة فيكون الدايود تالف .

ما هي انواع الدايود ؟

سيليكون دايود (Sillicon diode) .

جيرمانيوم دايود (Germanum diode) .

زينر دايود (Zener diode) .

فوتو دايود (Photo diode) .

الدايود المشع للضوء (Light emitter diode-LED) .

تانيل دايود (Tunnel diode) .

الدايود فراكتور (Varactor Diode) .

 الشوتكي دايود Schottky diode.

سنتعرف على الشكل العام لكل دايود .

سيليكون دايود (Sillicon diode) .

سيليكون دايود

إستخدامات الدايود العادي  :  دوائر التقويم - حماية الدوائر من تغير الأقطاب - في دوائر القص Clipper .

جيرمانيوم دايود (Germanum diode) .

جيرمانيوم دايود

يتكون ثنائي الجرمانيوم من قطعة من الجرمانيوم تمت إضافة شوائب إليها لإنشاء مناطق من حاملات الشحنة الموجبة (نوع p) والسلبية (نوع n) : منطقة النوع P:

 يتم إنشاؤها عن طريق إضافة شوائب تحتوي على إلكترونات أقل من الجرمانيوم.

زينر دايود (Zener diode) .

زينر دايود

- إستخدام الدايود زينر  : يستخدم الزينر لتثبيت الجهد ويسمى بمنظم الجهد .

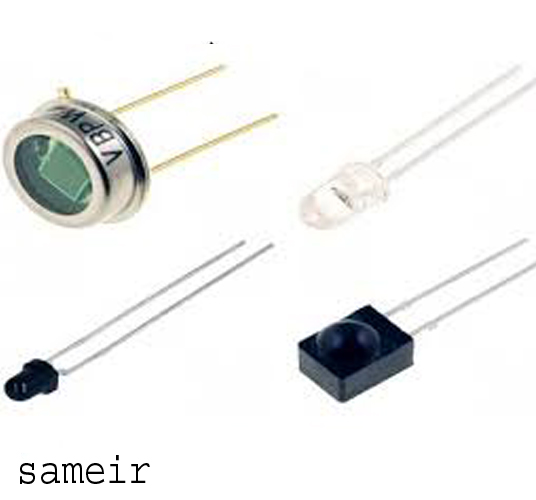

فوتو دايود (Photo diode) .

فوتو دايود

الثنائي الضوئي (بالإنجليزية: Photodiode)‏ في الكهروضوئية هو نبيطة تستعمل في تحويل الضوء إلى كهرباء. ويستعمل في الدوائر الكهروضوئية كمستقبل إشارة.

الدايود المشع للضوء (Light emitter diode-LED) .

الدايود المشع للضوء

- إستخدام الدايود الضوئي : يعتبر الثنائي الضوئي أحد أهم العناصر التي غيرت من حياة البشرية ، لما له من أهمية في إنارة الأماكن المظلمة ، أو لإرسال إشارة عن حالة ما لأي دائرة .

تانيل دايود (Tunnel diode) .

تانيل دايود

الصمام الثنائي النفق: يُعرف جهاز أشباه الموصلات ثنائي الأطراف والذي يتدفق من خلاله التيار الكهربائي بسبب نفق (tunnelling) الإلكترونات باسم (Tunnel Diode). إنّه يمتلك خاصية المقاومة السلبية (negative resistance) التي ينخفض فيها التيار حتى عند زيادة الجهد المطبق، يشير النفق بشكل أساسي إلى اختراق الإلكترونات عبر منطقة النضوب، حيث أنّ الصمام الثنائي المشبع بدرجة عالية له منطقة استنفاد رقيقة، يعمل على مبدأ النفق الميكانيكي الكمومي، نظرًا لأنّ الثنائيات النفقية تظهر خصائص التبديل السريع، فإنّها تجد تطبيقات واسعة في مجال الميكروويف.

الدايود فراكتور (Varactor Diode) .

الدايود فراكتور

ثنائي فاراكتور - الفاراكتور

هو اختصارا لـ variable capacitance diode

ويسمى أيضا Tuning Diode أو Varicap Diode

تستخدم الثنائيات السعوية كمكثفات متغيرة اعتمادا على الجهد الواقع عليها.

والثنائي السعوى أساسا عبارة عن وصلة ثنائية موصلة في الاتجاه العكسي

 الشوتكي دايود Schottky diode

 الشوتكي دايود

- إستخدام الدايود شوتكي :- وظيفته تمرير التيار في إتجاه واحد ويمنع برجوعه مرة أخرى كالدايود العادي ،  ويستخدم في دوائر الترددات العالية .

استخدامات الدايود :

فيما يلي بعض تطبيقات الدايود المستخدمة في حياتنا اليومية :

دوائر تقويم نصف الموجة .

دوائر التقويم كاملة الموجة .

كمفتاح في الدوائر الرقمية .

دوائر تنظيم الجهد .

كمستشعر للضوء والحرارة .

يستخدم كمصدر ضوئي .

يستخدم في الخلايا الشمسية .

في دوائر القص Clipper .

في دوائر الكلامبر Clamper .

الحماية من التيار العكسي .

الحماية من انعكاس القطبية .
