شرح دائرة البور لجميع الأجهزة

شرح دائرة البور لجميع الأجهزة

اعطال دوائر البور

كل الأجهزة الألكترونية تعمل بدائرة بور ومهمتها امداد الدائرة بفولتيات تعمل على التشغيل

تتعرض دوائر الباور في الأجهزة الالكترونية  لعدة أعطال

من اعطال دوائر البور

التوقف عن التشغيل




ضعف البور

نقص فى أحد الفولتيات

والعيد من المشاكل بدائرة البور

معظم اعطال الدوائر الالكترونية بدائرة البور فهى ثمثل 90 فى المائة من الأعطال

كيف يمكنك متابعة اعطال دائرة البور

كيف يمكن التعرف على مكوناتها

كيف يمكنك تحديد العنصر التالف

ما هى وظائف كل عنصر
****************************

سنتحدث هنا عن دائرة بور التلفزيون CRT
وهى تنطبق على كل الموديلات

تحتوى الدائرة   او اى دائرة بور على مدخل التيار 220فولت

ملف خانق للتيار

دائرة التوحيد  اربعة موحدات

مكثف التنعيم

*******************

مدخل التيار  عبارة عن طرفين  لدخول التيار الى مفتاح البور




***************
مفتاح البور



رمز مفتاح البور وهو مفتاح التشغيل الريئسى لدخول الفولت 220 فولت تيار متردد

***********************

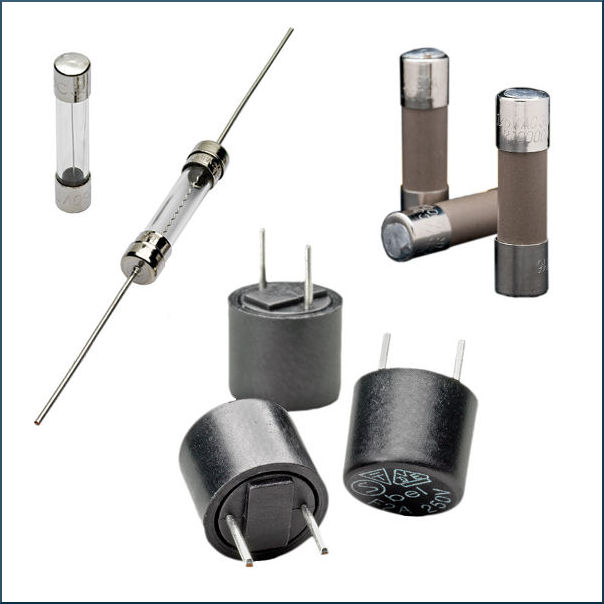

المصهر Fuse

كيف تختار فيوز Fuse لدائرتك

يستخدم الفيوزFuse لحماية الدائرة الكهربية من خطر التيار الزائد عن طريق عمل فتح فى مسار الدائرة، فينقطع مرور التيار وتتوقف الدائرة عن العمل، حتى يتم البحث عن سبب زيادة التيار عن قيمته الطبيعية واصلاحه، ولذلك فهو يحافظ على الدائرة من التلف، ولذلك فمن الضرورى اختيار الفيوز المناسب بعناية.







*********

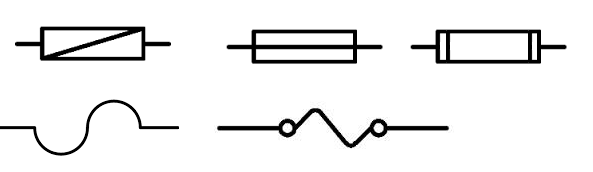

ولمعرفة شكل الفيوز فى الدائرة

رمز الفيو على الشاشية

***************************

الصورة توضح اماكن المكثفين   فى الشاشيه

*********************

هنا توضع مقاومة على التوازى مع المكثف عند دخول التتيار

************************

 مكثف الأرضى  البارد
قيمته كما بالصورة

 مكثفات الأرضى البارد
المكثفات متصلة مع دائرة التوحيد  مع دخول التيار المتردد
  مع ارضى الشاشيه البارد





 تم توصيل المكثفين على  على خروج الفولت من الملف الخانق
فى ذهابه الى دائرة التوحيد  تم وضع المكثفين  مع دخول التيار المتردد 220 فولت
والطرفين الأخرين للمكثفين متصلين بارضى الشاشيه البارد  وهو ارضى خروج محول الشوبر

*************************

وصور اخرى لمكثفين  ارضى البارد مع ارضى الشاشيه
ارضى  مكثف الكبير الخاص بالبور مع ارضى  خروج محول الشوبر
اى ارضى دخول محول الشوبر مع ارضى خروج محول الشوبر

 الصورة من اسفل الشاشيه توضح توصيل المكثفين

 الصورة توضح المكثفين  على جانب محول الشوبر
متصلين على التوالى  ليعطى قيمة اعلى

***********************

 وصورة اخرى لمكثف ارضى البارد مع ارضى 300 فولت


ومن هنا الكل يسأل عن سبب وجود  هذا المكثف

*******************

مكثف ارضى ال 300 فولت مع ارضى خروج محول الشوبر
وهو ارضى الشاشيه

************************************

الملف الخانق

 هنا نوضح اشكال متعددة للملفات الخانقة  ويتم تركيبه بعد الفيوز  قبل عملية التوحيد  ومهمتة خنق التيار الكهربى اثناء الدخول

 صورة الملف الخانق ومكانه بالدائرة

******************

 الفايرسترو
Varistor



فايرسترو يكون في بداية البور سيلاي بعد الفيوز مباشرتا ويكون لونها زرقاء
أو صفراء وهي تقوم بحماية البور سيلاي من التيار الكهربائي AC في
حالة صعوده أكثر من 250 فولت فإنها سوف تحدث شوورت داخلي
أي توصيل مما يؤدي إلى انصهار الفيوز .

وهي تؤدي إلى حماية الجهاز من التيار العالي ويتم فحصه بواسطة الاوفميتر
فإذا اشر المؤشر فانه عاطل وإذا لم يؤشر المؤشر فانه صالح للعمل
والفايروستر ليس له قطبيه فيمكنك تركيبه بالدائرة فى اى اتجاه

ويستخدم الفاريستور لحماية الدوائر الكهربية ضد الارتفاع الزائد والعابر للجهد المطبق على الدائرة. والمقصود بالجهد الزائد العابر هو ما يشبه البرق، قيمة عالية الجهد لنبضة تمر بسرعة لفترة زمنية قصيرة جداً. وتسمى في الإنجليزية Spike،

مكان الفايرستور فى الدائرة

والصور توضح شكل الفايرستور فى الشاشيه

****************************

رمز الفايرستور على الشاشيه

*****************

المقاومة الحرارية  فى دوائر البور لها عدة اشكال

صورة للمقاومة الحراريةالتى تعمل على تغذية دائرة البور فهى جزء من الحماية

****************

 دائرة التوحيد

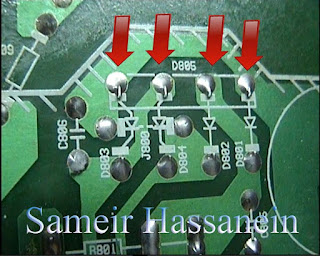

دائرة التوحيد اى قنطرة التوحيد باستخدام عدد 4 مواحدات
تعمل على تحويل التيار المتردد AC الى تيار مستمر DC

وصورة اخرى توضح التوحيد باستخدام برنتد
وهو الجزء المسئول عن عملية التوحيد للتيار

*****************************

فى دائرة التوحيد  يتم وضع مكثف مع كل موحد على التوازى

******************
 وفى بعض الأجهزة يوضع بفين فقط

**************

عملية التنعيم

المكثف الكهربى وهو اكبر مكثف فى الشاشيه وهو الخاص بتنعيم التيار بعد عملية التوحيد

*********************

مرحلة البور سنتعرف عليها كاملة

ترانزستور البور او STR او IC

صورة ل STR

*****************

كيف يمكن قياس الفولتيات بدائرة البور

تابوعنا لمزيد من الشرح

**********************

 شرح دائرة البور لجميع الأجهزة  الالكترونية

سمير حسانين . المنصورة  . ميت سلسيل
