طريقة التعديل على بور التوشيبا باستخدام شوبر بديل STRZ2154
طريقة التعديدل نظرا لعدم توافر قطع الغيار
ولسهولة اصلاح البور هناك عدة طرق للتعديل
وهذه طريقة سهلة يمكن للجميع تنفيذها . سنستخدم فى التعديل

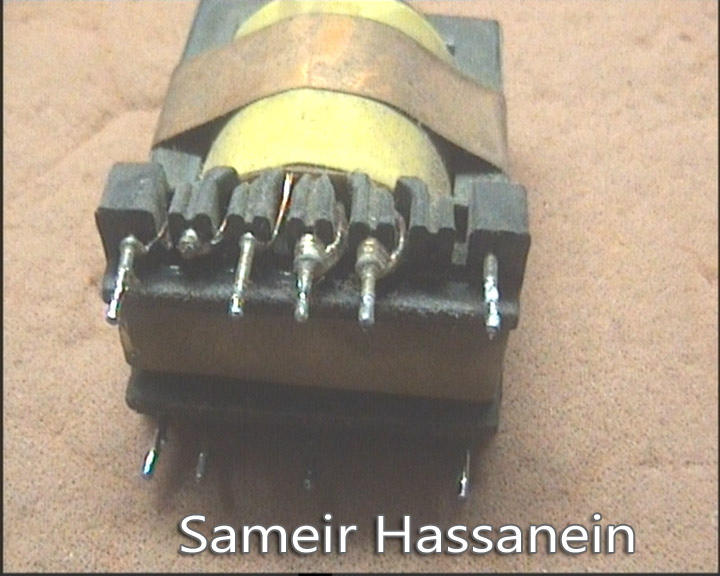

دائرة بور اسليتور ومحول شوبر
الشوبر المستخدم لتلفزيون سامسونج
اولا يتم تحديد اطراف الدخول واطراف الخروج
استخدم محول مجهز بخرج ملفين فقط لسهولة العمل
ملف ل 12فولت ملف ل 110 فولت
**********************
هنا يتم نزع ال STR من مكانه
اماكن التوصيل كما بالصورة
************************
هنا توضيح اطراف التوصيل على الشاشيه
طرفين 12 فولت على الشاشيه
طرفين 110 فولت على الشاشيه
**********************
توصيل الشوبر ب 300 فولت
اطراف الخرج 12 فولت و 110 فولت
********************************
طريقة التوصيل لدائرة اسليتور
هنا يتم التعامل مع الدائرة مثل تركيبها فى اى تلفزيون
ضبط الفولت على حسب جهد التلفزيون
التحكم من الفوليوم لدائرة البور اسلتور
هنا تم عمل كل التوصيلات باسلاك خارجية لسهولة الشرح
وللفنى يمكنك عمل كل ما سبق على الشاشيه وبدون اسلاك
وتركيب الشوبر على الشاشيه مكان القديم
وتركيب الشوبر على الشاشيه مكان القديم
******************************
اتمنى ان ينال الشرح اعجابكم
مع تحيات
سمير حسانين
مصر - المنصورة -ميت سلسيل
