المكثفات

الاسم
1_ مكثف
2_ كباستور
3_ كوندينسر
4_ متسعة لفظ عند الاخوة العرب

تصنيف المكثفات من حيث المادة العازله

1_ كيميائي
2_ سيراميكي
3_ ورقي
4_ الميكا
5_الهوائي
6_الأليكتروليتي
7_ العازل المختلط
8_ الايبوكسي
9_ الخزفي

تصنيف المكثفات من حيث الجهد

1_ مكثف AC
2_مكثف DC

تصنيف المكثفات من حيث الاستخدام

1_ مكثفات تحسين معامل القدرة
2_ مكثفات التشغيل المحركات
3_ مكثفات التقويم المحركات
4_ مكثفات مانع الشوشرة او التنعيم
5_ مكثفات الدوائر الاليكترونية من نوع DC

المكثفات المستخدمة في مجال HVACفي كباسات التكييف والثلاجات ومنها

1_ مكثف التقويم
2_ مكثف التشغيل

وظيفة المكثف

شحن الجهد وتفريغة وهويعمل ازاحة للتيار بحيث يقدم التيار عن الجهد عكس المقاومة تماماً ويضخ الشحنة في الملفات على هيئة نبضات شحن وتفريغ ويتحكم في ذالك الجهد والسعة المكثف

اولاً مكثف التقويم

وظيفته

هو مكثف وظيفتة المساعدة على قيام المحرك وبعد قيام المحرك يخرج من الدايرة عن طريق ريلاي فولت او ريلاي تيار او ريلاي حراري

اللون

يتميز دائماً باللون الاسود

السعة

سعته دائما عالية جداً تتراوح من 80 مايكروفاراد الى 120 مايكرو فاراد ونظراًلسعته العالية تجد على اطرافه مقاومة لتفريغ الشحنة ان لم تفرغ في الكباس

** وهو مصمم للعمل للحظات معدودة ثم يخرج وإن لم يخرج لسبب ما يتلف وينفجر

** ليس له قطبية اي يمكن توصيلة من اي إتجاه وهو 2 طرف فقط

التوصيل

يلزم توصيلة دائما مع ريلاي لضمان خروجة

ثانياً مكثف التشغيل

وظيفته

هو مكثف وظيفته المساعدة على استمرارية عمل الكباس وتقليل سحب الامبير ويظل يعمل مع الكباس منذ البدء إلى التوقف

اللون

يتميز دائماً باللون الابيض او الفضي

السعة

سعته اقل من التقويم ويبداً من 10 مايكرو فاراد الى 70 مايكرو فاراد للكباس اكبر من 1/2 HP
اما المكثفات المستخدمة في القدرات اقل من 1/2 HP تتراوح سعة المكثف من 3 إلى 5 مايكرو فاراد

** هو مصمم للعمل بإستمرار مع عمل الكباس

** ليس له قطبية ويمكن توصيلة من اي اتجاه اذا كان طرفين

** المكثف 3 اطراف ليس قطبية ايضاً ولاكن له سعتين مختلفتين للكباس والفان ودائما الفان لا تتعدي 7.5 مايكرو فاراد
وتوصيلة
كومن ...C
كباس ...HERM
فان ...FAN

التوصيل

يمكن توصيلة بملف التقويم مع ريلاي وبدون ولاكن على اي حال لا يخرج من الدائرة إلا مع توقف الكباس

*** عند تغيير اي مكثف يجب الالتزام بالسعة والفولتية
ولا تزيد او تنقص فيها

*** عند تغيير كباس جديد إلتزم بسعة الكباستور المذكورة في كتالوج الكباس الجديد

*** لو تم تركيب مكثف سعته اكبر من المقننه يعمل على تحميص الملفات على المدى البعيد

*** لو تم تركيب مكثف سعته اقل من المقننه يرفع الامبير نسبياً

*** توصيل المكثفات بالتوازي السعة الكلية = مجموع سعة عدد المكثفات

*** توصيل المكثفات بالتوالي تقل السعة الكلية إلى النصف او اقل

*** علامة 5 % تعني احتمالية زيادة او نقصان في السعة بقيمة 5 % من سعة المكثف

*** قانون حساب سعة المكثف
عند 50 هرتز
3185 ×امبير المكثف ÷الجهد = السعه بالمايكروفاراد

عند 60 هرتز
2652 × امبير المكثف ÷الجهد = السعه بالمايكروفاراد

** يتم توصيل الجهد لطرفي المكثف وقياس الامبير واستخدام المعادلة =السعة التقريبة
علماً بأن الجهد والامبير المقصودين اثناء الاختبار الفعلي

*** يمكن اختباره بشحنه بالجهد ثه تفريغ الشحنة إحداث شرارة

*** يمكن اختباره بالأوم بحيث يقرأ في اتجاه واحد ولمره واحده ويفضل إستخدام جهاز أوم انالوج وليس ديجتال

اعطالة

1_ الفصل بين اقطابة اي منقطع او تالف
2_ سعته قلت او نقصت عن السعة الطبيعية ويمكن معرفت

المكثفات أنواعها طريقة العمل

الاثنين، 28 سبتمبر 2020

TRIAC SENS GATE 600V 4A TO220AB

T405-600T

Triac, 600 V, 5 mA, 4 A

T405-600T

الأحد، 27 سبتمبر 2020

Acs108-6sn Triac 600 V 0.8 A Sot-223

ACS108-6SN ACS1086S SOT-223

Acs108-6sn Triac 600 V 0.8 A Sot-223

السبت، 26 سبتمبر 2020

STF6A80 TO 220F 800V 6A Relay

STF6A80

Discrete => Thyristors => Triacs

مزيد من المعلومات »

BCR12PM

Discrete => Thyristors => Triacs

مزيد من المعلومات »

الجمعة، 25 سبتمبر 2020

ايبرومات تلفزيون توشيبا وسامسونج

قسم ابيرومات التلفزيون EEPROM Tv

********************

التوشيبا

توشيبا 14V3XEL

مزيد من المعلومات »

عطل بور STR50092 تلفزيون جولد ستار

عطل بور STR50092

عطل بور يعمل على STR50092

العطل تم اصلاحه

عطل بور فى تلفزيون 14 بوصة جولد ستار

MC-OAK PN 111-F84A

الصور توضح بيانات التلفزيون

مزيد من المعلومات »

الثلاثاء، 22 سبتمبر 2020

POSTAL 3 AVR SPI FLAS MSTAR 12C

Mstar/Spi/24Cxx/93Cxx/AVR/Micronas/KB901x

صناعة مبرمجة فلاشات 8و16 طرف لمعظم الشاشات
والرسيفر واجهزه الانترنت واجهزه dvr واجهزة الواى فاى

مزيد من المعلومات »

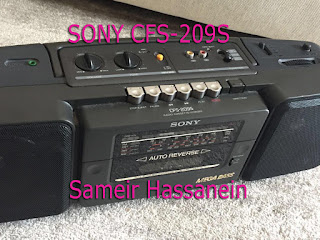

SONY CFS-209S Cassette tape radio player recorder

عطل راديو كاسيت سونى

عدم استقبال المحطات

مزيد من المعلومات »

الاثنين، 21 سبتمبر 2020

عطل فى تلفزيون بانوسينك لا يوجد صورة

عطل فى تلفزيون بانوسينك
model tc-2165ga

مزيد من المعلومات »

السبت، 19 سبتمبر 2020

HAA2018

دائرة صوت مايك بلتوز

مزيد من المعلومات »

الخميس، 17 سبتمبر 2020

أعطال البور وطرق الصيانة

البور هو دارة الكترونية مكونة من مجموعه عناصر الكترونية تدعى وحدة التغذية تقوم بتحويل تيار المتردد 220 فولت الى عدة جهود منخفضة
على سبيل المثال

(3.3 /5/14/23/33)

فولت ليتم تغذية مراحل الجهاز عن طريق مخارج الفولتيات

مكونات البور

الفيوز

يتم فحصه بواسطة جهاز الافوميتر على وضع الصفارة يجب ان يطعي صفارة (مقاومة منخفضة) فهذا يدل على انه سليم إما في حالة عدم وجود صفارة (مقاومة عالية جداً) فهذا يدل على انه تالف ويجب تغيره

الفايروستور

يوجد في بداية البور بعد الفيوز ويكون لونه ازرق أو اصفر ودوره حماية الدائرة من الجهد المرتفع اذا زاد عن 250 فولت فإنها سوف تحدث شورت داخلي مما يؤدى إلى انصهار الفيوز مما يؤدي إلى حماية الجهاز من التيار العالي ويتم فحصه بواسطة الافوميتر على وضع الصفارة يجب ان لا يطعي صفارة بهذه الحالة يكون سليم واذا اعطى صفارة يكون بهذه الحالة تكون شورت اي عاطل و يجب استبداله
ملاحظة هامة

يمكن الاستغناء عن الفايرستور نهائياً لكن بهذه الحالة يبقى الجهاز بدون حماية من ارتفاع الجهد العالى

محول الشوبر

يتكون محول الشوبر من ملفات من السلك النحاسى المعزول بالورنيش وله ملفات وقلب من ماده الفرايت
المحول صمم علي ان يعمل علي تردد عالي تقريبا 15625 ذبذبه في الثانيه
ولاختباره يجب تغذيته بالجهد والتردد الذي صمم عليه

المقاومة

تعتبر المقاومة عنصر كثير الاستخدام في الدوائر الإلكترونية وفائدتها في هذه الدوائر أنها تتحكم في التيار والجهد
يوجد على جسم المقاومة الوان ومن هذه الالوان نقوم بحساب قيمة المقاومة بالاوم وبعد ذلك نقوم بالقياس بالافوميترعلى مدرجات الاوم فلابد من ظهور القيمة المحسوبة من علي جسم المقاومة على الافوميتر
واغلب اعطال المقاومات هي حالة القطع و احياناً ارتفاع قيمتها و نادراً ماتكون بحالة شورت

والمقاومات عدة أنواع كربونية وحرارية

المكثفات

توجد عدة أنواع من المكثفات وأهمها المكثفات الكيماويه والتي هي دائمه الأعطال في أجهزة البور ويتم فحصها بواسطة مقياس خاص بالمكثفات او الافوميتر

فحص المكثفات
اولا - نقوم بفصل المكثف من الدائرة ( فك المكثف من البوردة)
ثانيا- نقوم بتفريغ الشحنة الموجودة بالمكثف عن طريق لمس الطرفين بعضهما البعض بطرف الافوميتر
ثالثا - وضع الطرف الاول الموجب الاحمر علي الطرف الموجب من المكثف والاخر الاسود السالب علي نظيرة في المكثف سنلاحظ ان الافو ميتر يقوم بالعدد والرجوع الي الرقم 1 بسرعة بهذا يكون المكثف يعمل وهذا هو القياس السليم .
-القياس التالف هو -
1- صفارة مستمرة (وهذا يعني شورت داخل المكثف )
2- العدد والرجوع للرقم واحد بعد فترة طويلة
3- انتفاخ المكثف

لابد من قياس المكثف اكثر من مرة والتفريغ في كل مرة بأخر ويمكن احياناً ملاحظة العطل من خلال النظر إلى البور فسوف تجد المكثف التالف منتفخ قليلا أو منفجر ويجب مراعاة قيمة المكثف عند تبديله بأخر جديد من حيث السعة اما بالنسبة لجهد التحمل للمكثف يمكن ان نضع بديل جهده اعلى من جهد المكثف التالف لكن لا يجوز ان نضع بديل جهده اقل من جهد المكثف التالف وكذلك يجب مراعاة قضية المكثفات فان لها قطبيه سالبه وموجبه

الزينر

ويعمل على تثبيت الجهد على قيمة معينة و طريقة فحصه نفس طريقة الدايود العادي (الموحد) وأيضا له قيمة معينة مكتوبة عليه يجب الالتزام بها وله قطبيه يجب مراعاتها وعند عطله فانه يعمل على كتم خرج اي فولت من دائرة البور أو التذبذب فى فولتية خرج البور

الريجيليتور (منظم الجهد)

الريجيليتور هو عباره منظم جهد وهو دائرة متكاملة (IC) مثبت للجهد وله 3 اطراف

دخل و خرج و خط الارضي

وبقيمة وارقام معينه بمعنى ان اى فولت مغذى منطقه حساسه

لازم وحتما بان يعبر عن طريق زنر او ريجيليتور لحماية الجزء

اللى هيتغذى بالفولت المطلوب مثال الفولت 1.7 اللى بيغذوا البروسيسر لازم بيكون قبلهم

ريجيليتور 1.7 فولت لتثبيت هذا الجهد

ويكتب على جسم الريجيليتور

احرف و ارقام تدل على مواصفاته وللتعرف على مواصفاته نقوم بالبحث على الانترنت على الداتا شيت الخاصة به

اما عن طريقة فحصه

نقوم بفحص منظم الجهد و هوراكب على البورد والجهاز شغال

بحيث اذا كان الريجيليتور 5 فولت يجب ان يتوفر على طرف الخرج للريجيليتور

5فولت و طبعاً يجب ان يكون الجهد على طرف الدخل للريجيليتور على الاقل 6.5 فولت ليعمل الريجيليتور بالشكل الصحيح فاذا كان جهد الدخل صفر فولت فيجب هنا التحقق من المراحل التي قبل الريجيليتور فاذا كانت سليمة يجب فك الريجيليتور

عن البورد وفحص الجهد من جديد ( مكان جهد الدخل ) واذا لاحظنا عودة الجهد لطبيعته فيكون هذا الريجيليتور تالف (بحالة شورت) و يجب استبداله باخر سليم ويجب مراعاة ترتيب الاطراف عند التركيب

ترانزستور البورأو اى سى التقطيع

يستخدم فى دوائر البور ترانزستور او اى سى او اس تى ار
وتعمل هذه المكونات على تقطيع التيار المار في محول الشوبر بتردد عالي حوالي 15 كيلو هرتز
وعند عطله إما يقطع البور نهائيا أو يحدث شورت فى البور وفى حاله عطله يجب التغير بأخر ويجب مراعاة اطراف الايسى عند التركيب

الفوتو كبلر (PC817)

هو ترانزيستور ربط ضوئى
مكون من اربع اطراف
طرفين عباره عن مشع ضوئى يمثلا القاعده
والطرفان الأخران يمثلا المشع والمجمع بحيث
كلما زاد أو قل الفولت المار بهذا الدايود او المشع الضوئى
زاد أو قل الأشعاع الناتج عنه وهذا الإشعاع يمثل تحيز القاعده
اى كأنه ترانسيستور عادى يتم التحكم فى تحيز قاعدته ومن
ثم التحكم فى جهد دائرة الباور بالزياده او النقص وهو تنظيم
فولت البور
طريقة قياسه على الافوميتر على وضع الصفارة
على الطرفين 1 و 2 يجب ان يعطي قراءة منخفضة مرة وعند عكس الاقطاب يجب ان لا يعطي قراءة(قياس عالي)
قياسه مثل قياس اى دايود
و عند قياس الطرفين 3 و 4 يجب ان لا يعطي قراءة (قياس عالي) بالاتجاهين
كقياس المجمع والمشع لأي ترانزستور
ولكن
قد لا يكون هناك جدوى من القياس بسبب

انه فى بعض الحالات تحدث عتامه فى المسافه بين
الديود والمجمع والمشع تعمل على حجب الاشعاع
الناتج عن الديود وعدم وصوله بقيمته الصحيحه
وينتج عنه خطأ فى التحكم فى الدائره رغم سلامة
القياسات ومقارنتها بأخر جديد
و فى حالة تلفها تعمل على تذبذب تيار الخرج من البور أو انقطاع تيار الخرج منها نهائيا وغالبا ما يكون ارتفاع فى الفولت فى خرج البور ويجب مراعاة ترتيب أطراف الفوتو كلبر عند التركيب

المتكاملة TL431

وهى تشبه شكل الترانزستور الصغير
تعمل على تثبيت جهد الخروج من محول التشوبر
متصلة بدائرةالفوتو كبلر
تلفها يؤدى الى عدم ثبات جهد خروج البور

الدايودات (الموحدات)

يكون الدايود في دائرةالبور من عدة أنواع يكتب عليه(in.her.uf.sr.sb)
فكل نوع له وظيفته من ناحية السرعة في النقل عند تبديل احدهما أن يعوض بواحد له نفس العمل (السرعه) ويتم فحصه بواسطة
جهاز الافوميتر على وضع الدايود (الصفارة) فان أعطى صفارة باي اتجاه يكون عاطل وان اعطى قيمة عالية (مقاومة عالية) بالاتجاهين
ايضاً يكون عاطل
وان اعطى قيمة بين 200 و600 و عند عكس اطراف الافوميتر اعطى قيمة عالية جداً بهذه الحالة يكون سليم
ويراعى أن الدايود له قطبيه سالبه وموجبه وعند عطله يعمل على تذبذب فولية الخرج وباالاخص أن كان الدايود في بداية البور وان كان بعد الايسى الرئيسى فانه يعمل على كتم البور اى عدم خرج اى فولت
