طريقة عمل أسهل مبرمجة  EPROEM 24CXX

اصنع بنفسك اسهل دائرة لشحن ايبروم التلفزيون

طريقة عمل أسهل مبرمجة
 EPROEM 24CXX

===================

 طريقة عمل دائرة الشحن داخل الورشة وبأقل التكاليف

الدائرة تعمل على برنامج PonyProg2000



المكونات

زينر دايود  5 فولت

مقاومة 4.7 كيلو
ليد اى لون
مقاومة 470 كيلو
سكوت اى سى 8طرف
سوكت سريال 9 بن

وصلة تحديث ريسفر صينى



مبرمجة الأيبرومات
24CXX
شرح العمل والتنفيذ من داخل الورشة
***********************

 الشكل يوضح تحديد الأطراف  من الأمام ومن الخلف

  هنا يبين الأطراف المطلوب توصيلها

 فى الشكل الموضح يبين الأطراف المطلوبة للتوصيل

الطرف  VCC  2

الطرف 5   GND

الطرف 7   SCL

الطرف 8   SAD

المكونات المطلوبة

فى الشكل الموضح الأجزاء المستخدمة فى الدائرة

============

 نبدأ بالتوصيل ولحام المكونات

 يتم تركيب الزينر دايود  الطرف رقم 5 والطرف رقم 2  كما هو موضح بالصورة

يتم تركيب مقاومة 4.7 كيلو أوم   مع طرفين  4 و 8

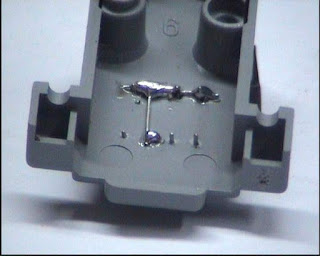

فى هذه الخطوة يتم لحام الأطراف  كما بالصورة

وهنا لحام باقى الأطراف

 هنا يتم تجهيز السكوت  الخاص باى سى 8طرف

يتم لحام الأطراف كما بالشكل

 يتم تركيب ليد بيان وتوصيله مع مقاومة 470 اوم

هنا تثبيت المكثف الكميائى



 يتم توصيل الأطراف كما بالصورة

وطرف اليد الموجب مع الطرف رقم 4

هنا تم التوصيل لكل الأطراف

 الشكل النهائى بعد التركيب

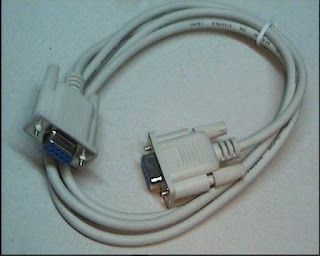

الكبل المستخدم مع الدائرة
كابل وصلة تحديث الريسفر الصينى

***********************

 وأخيرا تحميل البرنامج من هنا

PonyProg20000

البرنامج هنا


http://www.mediafire.com/file/47a911e9vsynsau/PonyProg2000.rar

 اصنع بنفسك اسهل دائرة لشحن ايبروم التلفزيون

  اصنع بنفسك اسهل دائرة لشحن ايبروم التلفزيون

24CXX

24C02   24C04   24C08   24C16


********************

فيديو يوضح طريق صنع المبرمجة





********************

 مع تحيات
سمير حسانين
مصر * المنصورة * ميت سلسيل

*********************
