CA-888 Power Module LED Board
CA-888 Power Module LED Board
تعديل موديول بور لشاشة
تم التعديل فى دائرة بور لشاشة

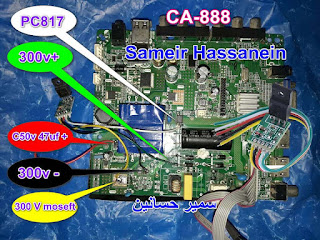

توصيل جميع الأطراف كما بالصورة
الطرف الأسود مع سالب المكثف الكبير 300فولت
الطرفالأصفر مع الطرف الأوسط لموسيفت البور 300 فولت
الطرف الأحمر متصل ب مكثف 50V/47UF
الطرف الأخضر بموجب ال 300 فولت
الطرف الأبيض يتم توصيله بالفوتوكلبر PC817
