POSTAL 3 AVR USBXpress

POSTAL 3 AVR SPI FLAS MSTAR 12C

Mstar/Spi/24Cxx/93Cxx/AVR/Micronas/KB901x

صناعة مبرمجة فلاشات 8و16 طرف لمعظم الشاشات
والرسيفر واجهزه الانترنت واجهزه dvr واجهزة الواى فاى

مبرمجة الفلاشات والأيبرومات
تعمل على وصلة USB

المبرمجة سريعة وهى نفسس سرعة مبرمجة المينى برو

`تعمل ك JIG Mstar أي تبرمج ال SPI إنطلاق من مدخل VGA أو ببروتوكول I2C`

شرح شامل لطريقة التعامل مع الفلاشات

المبرمجة فى الأصل
صناعة روسية
وهى مبرمجة عملاقة لا يمكن الاستغناء عنها بالورشة

انا بالفعل استخدمها فى ورشتى وهى ناجحه
سهلة جدا والتعرف على ارقام ايبرومات وفلاشات اتوماتيكى

المبرمجة من تصميمى وهى نفس اداء المبرمجة الروسية
واحسن منها فى التصميم

يمكن اختيار الفولت المناسب لتغذية الأيبروم والفلاش

3.3

1.8

1.7

يستخدم الوضع3.3
اثناء برمجة الفلاشات

الأيبرومات الخاصة بالريسفر التلفزيون
واجهزة الواى فاى

وكن حذر فى استخدام الوضع 5فولت

**********************

تبرمج الإيبرومات SPI: 25xxx

`25010/020/40/80/160/320/640 25128/256/512/1024`

`كل عوائل SPI الموجودة 25xx SPI flash`

`MX25L512/1005/2005/4005/8005/1605/3205/6405,MX25V4005/8005 MX25L2006/4006/8006/1606/3206/6406,MX25L5121/1021 MX25L2026C/2026E/4026E/3225D/1633E, MX25L4035/8035/8035E/8036E/1635D,`

`E/3235E /3236D/3237D/6436E/12836E, MX25635E/25735E,MX25L6445E/12845E/6465E/12865E.`

`W25P10/16/20/32/4080,W25X10/16/20/32/40/64/80 W25B40A,W25Q16Bx/32Bx/40Bx/64Bx/80Bx/128BX. EN25B(P)05/10/16/20/32/40/64/80,EN25D16 EN25F10/16/20/32/40/64/80, EN25LF10/20/40,EN25Q10/16/20/32A/40/64/80A/128 EN25T16/80. AT25F512/1024/2048/4096,AT25FS10/40/128 AT25DF21/41A/161/321/641,AT25DQ161. M25P10/16/20/32/40/64/80/128,M25PX16/32/64/80/128 M25Q32/128. SST25LF10A/20A/40, SST25VF512/010/016/016B/020/020B/032/032B/040/040B/064C`

`. A25L512/05P/010/010P/016/016P/020/020P/032/040/040P/080/080P,A25LQ032`

`. F25L004A/008A/016A/032A/004UA`

`,F25S04PA/08PA/16PA,F25L32Q. GD25F40/80,GD25P40/80/160, GD25Q16/32/64/128 GPR25L005B/010B/020B/040B/080B/128/161B/321B/641B/1284/6404. Pm25LV010/016/020/040/80,Pm25LD010/016B/020/040/080B.`

`S25FL 004/008/016/032/040/064/128. LE25FU106BTT/205TT/406TT/406BMA,LE25FW203ATT/403ATT/418ATT/808TT.`

`ES25P16/40/80,ES25M10/16A/40/40A/80/80A. SA25F005/010/020/040. N25S32/80. TS25L10P/16P/20P/40P/80P. AS25LV512/010. 25LCV(AA)1024`

`إيبروم 24Cxx وتبرمج لسعة 24C4096وهذا مفقود بالمبرمجات الأخرى` `24C02/04/08/16/32/64/128/256/512/1024/2048/4096 all 24Cxx X24165 X24325 X24645 X24C00 24C01 SDA2516/26/46/86, 24LC515, 24LC1025`

`******************************`

تبرمج أيضا إيروم 24RF08 لفك باسوورد لابتوب IBM.

`*******************************`

تبرمج جميع عوائل

MWI EEPROM: 93Cxx

`93C06, 93C46, 93C46 8bit M93S46, 93C56, 93C56 8bit, M93S56 93C57, 93C57 8bit, M93S57, 93C66, 93C66 8bit M93S66, 93C76, 93C76 8bit, M93S76, 93C86 93C86 8bit, M93S86, AK93C95, AK93C10, 35C108 35C108 8bit, MSM16911, 59C11 8bit MSM16912, 59C22 8bit, AT59C13, AT59C13 8bit TC89101, TC89101 8bit, TC89102, TC89102 8bit TC89121/122,TC97101, CXK1011/12/13/24,`

`M6M80011/21/41, BR9010/16/20/40/80`

`*********************`

المخطط التنفيذى للمبرمجة لهواة تنفيذ المبرمجة

SPI-25xxx 24CXX 93CXX

EPROM SPI-25xxx 24CXX 93CXX

***********************

تعريف المبرمجة

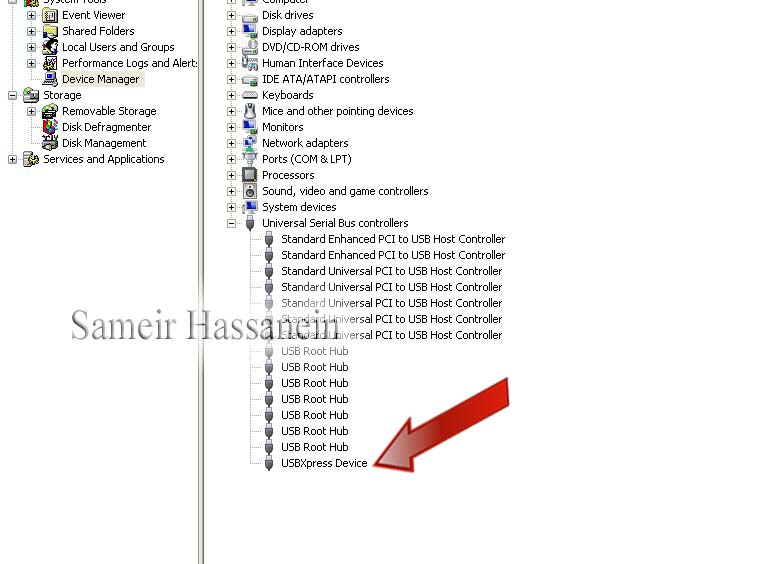

عند توصيل المبرمجة بالكمبيوتر لأول مرة ستظهر فى قائمة التعريفات

كما بالصورة

Sameir Hassanein POSTAL 3 AVR USB USBXpres

بعد تعريف المبرمجة بالتعريف الخاص بها ستظهر كما بالصورة

تم الانتهاء من التعريف

*************************

عند تشغيل البرنامج لأول مرة يجب وضع ملف

SiUSBXp.dll

فى نفس المجلد المتوفر فيه البرنامج

كما بالصورة

*****************

لضبط اعدادت البرنامج لأول مرة تشغيل نختار

USBXpress

وللتأكد من تشغيل المبرمجة والتعريف

وبعمل TEST للبرنامج ستظهر القائمة على يسار البرنامج

SiUSBXp.dll loaded .
New style Dll in use ...
Count of USB-devices = 1
Num of device to use = 0
Connection opened .
- Device Mode 0 Answer OK .
usb-device closed.

هنا تم التعريف وضبط اعدادات البرنامج بنجاح

************************

ناتى الى الخطوة التالية وهى سحب الملفات

هنا اهم ايكونات العمل سحب ونسخ

*********************

سنعمل على تشغيل البرنامج عملى باستخدام فلاشة4 ميجا

اولا بعد وضع الفلاش فى مكانها على المبرمجة ومراعاة الاتجاه الصحيح للفلاشة

يتم التاكد من الفلاشة بالبرنامج وبالضغط على VERSION

يقوم البرنامج بقراءة اتوماتيكية لرقم الفلاش

ساستخدم الشرح على فلاشة رقم

W25Q32BVSSIG

EN25P32

اختيار موضع الفلاش

خطوة مهمة فى واجهة البرنامج اثناء الفلاش هو تحديد

SPI Flash

هنا اضغط على

VERSION

لمعرفة رقم الفلاش ونوعه

سيظهر على يسار البرنامج اسم الفلاش ونوعه

ظهرت قراءة الفلاش اتوماتيكى

مميزات رائعة وامكانيات مذهلة فى البرنامج

Connection opened .
* Ask SPI Flash ... *
RDID(9F) 1c,31,16,1c,31
RES(AB) 15,15,15,15
READ_ID(90) 1c,15,1c,15
Chip = EN25P32
Chip Size = 4194304
- Will Use As Buffer Size .
usb-device closed.

*****************************

لسحب ملف الفلاش

اضغط على ايكونة

READ

وللكتابة على الفلاشة

اضغط على ايكونة

WRITE

*******************************

هنا جارى سحب الملف والحفظ فى نفس المجلد

الصورة توضح جارى سحب الملف

الخطوة الأولى سحب الملف

الخطوة الثانية التاكيد لسحب الملف

**************************

كيف يتم حفظ الملفات

فى برنامج بوستال يتم الحفظ اتوماتيكى فى مسار وضع البرنامج

مثلا لو وضعت برنامج بوستال فى مجلد على سطح المكتب او فى اى مكان

سيحفظ البرنامج فى نفس المكان اتوماتيكا مع التسلسل الرقم

كما بالصورة

************************

فيديو يوضح اعدادات البرنامج وقراءة رقم الفلاش وسحب ملف الفلاش

******************************

اختيارات اخرى للبرنامج

هنا سنحدد رقم الفلاش يدويا بالبرنامج
افتح اعدادات البرنامج
SETTINGS

1 افتح قائمة SPI FLASH

2 اختار رقم الفلاش وحجمها

3 اضغط للحفظ

افضل اختيار هو وضع اتوماتكى لجميع الفلاشات
AUTOSIZE

**************************************

طريقة التعامل مع الأيبروم

24CXX

نختار الوضع
AUTOSIZE

لقراءة اتوماتيكى لجميع ايبرومات

24CXX

*************************

مكان الأيبروم على المبرمجة

لسحب وكتابة الأيبروم هى نفس خطوات الفلاشة

والصور توضح قراءة رقم الأيبروم

Connection opened .- Device Mode 0 Answer OK .
usb-device closed.
Config saved .
Checking, Wait ...
Connection opened .
8-bit detected ...
Checking Size ...
Next A8(54) is clear .
24C08 detected .
Chip Size = 1024
- Will Use As Buffer Size .
usb-device closed.

**********************************

طريقة التعامل مع الفيجا

سحب ملفات الأيبرومات والفلاشات
من سوكت الفيجا دون نزع الفلاشة

ضبط اعدادات البرنامج للسحب من الفيجا

اولا خطوات سحب الأيبروم لأى شاشة من الفيجا
هى نفس طريقة قراءة الأيبروم العادية

اما طريق سحب الفلاشة من سوكت الفيجا

ضبط اعدادات البرنامج كما بالصورة

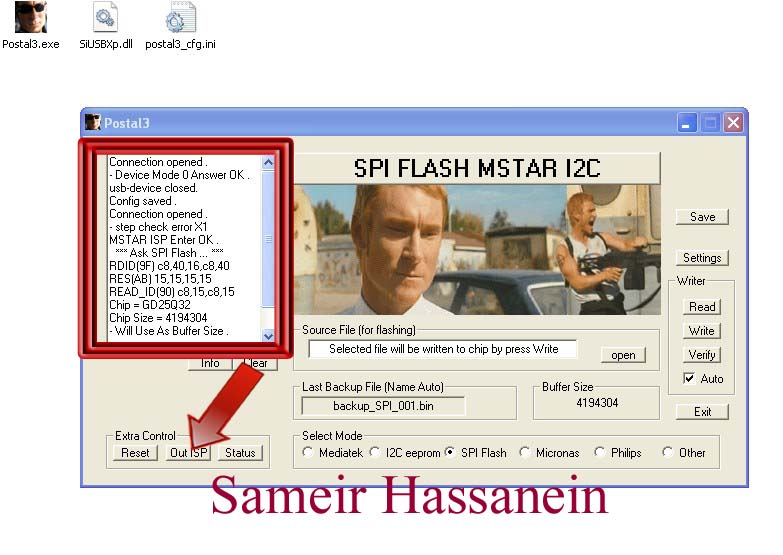

MSTAR (12C)

الأن اصبح البرنامج جاهز للسحب من الفيجا

SPI FLASH MSTAR 12C

ولقراءة رقم الفلاشة اضغط على كلمة

SET ISP

*****************************

يتم توصيل كابل الفيجا بين المبرمجة والشاشة المراد سحب منها الملفات

لقراءة الملفات يجب توصيل الشاشة بالبور وتكون فى وضع استاند باى

Num of device to use = 0Connection opened .
- Device Mode 0 Answer OK .
usb-device closed.
Config saved .
Checking, Wait ...
Connection opened .
8-bit detected ...
Checking Size ...
24C01A detected .
Chip Size = 128
- Will Use As Buffer Size .
usb-device closed.

*********************

هنا قراءة رقم الفلاش عن طريق الفيجا

Connection opened .
- Device Mode 0 Answer OK .
usb-device closed.
Config saved .
Connection opened .
- step check error X1
MSTAR ISP Enter OK .
* Ask SPI Flash ... *
RDID(9F) c8,40,16,c8,40
RES(AB) 15,15,15,15
READ_ID(90) c8,15,c8,15
Chip = GD25Q32
Chip Size = 4194304
- Will Use As Buffer Size .
usb-device closed.

تم قراءة الملف وحفظه بنجاح

فيديو يوضح اعدادت البرنامج وطريقة التعامل مع الفلاش والأيبروم

****************

وده فيديو بدون قص الوقت
شامل سحب الأيبروم والفلاش من الفيجا

***********************

طريقة التعامل مع فلاشة 16

S25FL064A

تجهيز الفلاشة للعمل نراعى

الاتجاه الصحيح كما بالصورة

******************

بوستال 3 اخر تصميم بشكل جديد
